15寸1024×768 LVDS接口LCD工業液晶屏能直接替換同規格嗎？

答案是：有條件能，但“同規格”遠遠不夠

客戶一句“15寸、1024×768、LVDS，同規格給我替換就行”，在渠道交付里幾乎天天發生。但只要做過幾次現場，就會知道： 同尺寸+同分辨率+同LVDS ，并不等于“插上就亮、裝上就用”。真正決定能否“直接替換”的，是一組更硬的約束： 電氣接口細節、屏線針腳、背光體系、時序容忍度、以及裝配結構 。

一、“同規格”，不同情況

渠道里常見的“同規格”，通常只包含三項：尺寸、分辨率、接口類型（LVDS）。但工程意義上的“直接替換”，至少要滿足四類一致：

1. 電氣一致：邏輯電壓、LVDS通道數/位寬、映射標準、控制腳定義一致。

2. 線束一致：連接器針數/節距/方向一致，且 針腳定義Pin-to-Pin 一致。

3. 背光一致：同為WLED還是CCFL？是否內置驅動？背光供電與調光腳是否一致。

4. 機械一致：外形尺寸、厚度、孔位、連接器位置與出線方向一致。

只要其中任何一項不一致，就可能出現：點不亮、花屏、偏色、閃屏、裝不上、壽命/溫漂不達標等“看似玄學、實則必然”的問題。

二、“15寸 1024×768 LVDS”不一定通用：

同為15.0"、XGA（1024×768）、LVDS輸入的液晶模組，內部方案差異可以非常大。

例子A：AUO G150XG01 V3

（典型工業寬溫+WLED），公開規格中，該型號為15.0" XGA，并標注邏輯供電 3.3V典型 、 1 channel LVDS ，工作溫度可到 -30~+85°C ，并采用白光LED背光（不同版本/配置在亮度與背光系統上會有差異）。

例子B：AUO G150XG03 V1

（同樣15" XGA LVDS，但背光是CCFL，且多為窄溫），該型號同樣是15.0" 1024×768，并明確背光為 2支CCFL ，且模塊不含背光逆變器（inverter）需要外置；接口側常見為 20pin、1通道LVDS 。

會發現：就算“同規格三件套”一致， 背光體系（WLED vs CCFL）、溫度等級、供電口徑、線束形態 都可能完全不同。對工業液晶屏而言，這種差異足以讓“直接替換”變成“必翻車”。

三、把不確定性提前標價

建議把替換方案按風險分成四級，這比一句“能不能換”更貼近工程現實。

A級：真正的直接替換

（Pin-to-Pin + 機械Drop-in）

滿足：針腳完全一致、背光一致、機械一致、時序兼容。

這種才叫“直接替換”，通常需要原廠同系列、同連接器定義的替代料，或者你拿到明確的交叉替代表。

B級：線束/轉接可解決

（需要改屏線或做轉接板）

滿足：面板協議仍是LVDS、分辨率一致，但針腳定義或連接器方向不同。

這類替換常見于“同尺寸同分辨率不同代次”的LCD液晶屏，成本取決于你能否快速定制屏線。

C級：需要改驅動配置/時序

（控制板或主控固件需調整）

滿足：硬件連得上，但出現花屏、顏色異常、抖動等，需要調整LVDS映射（VESA/JEIDA）、位寬（18/24bit）、或porch/極性等時序。

這類在渠道現場最容易被誤判成“屏壞了”。

D級：不建議替換

（協議/背光體系/結構差異過大）

例如：原機是CCFL（需逆變器），替代屏是WLED（需恒流驅動/不同調光）；或外形孔位/出線方向完全不同，裝配風險極高。像G150XG03 V1這類CCFL方案與WLED方案互換，往往直接落入D級風險。

四、先查電，再查LVDS細節，再查結構

下面這份清單建議做成團隊SOP，每次報替換型號前必須跑完。

1、邏輯供電電壓：

15寸XGA工業液晶屏里，3.3V非常常見，但你不能默認。比如G150XG01 V3明確標注VDD為3.3V典型。

電壓不匹配的典型后果不是“亮度低一點”，而是：點不亮、異常重啟、甚至損傷（尤其帶電插拔/保護不足時）。

落地做法：

 讓客戶拍主板屏供電絲印（VDD_3V3 / VDD_5V），或在斷電狀態下確認電源模塊型號。

 現場用萬用表測VDD上電電壓與紋波（至少排除掉“供電塌陷導致花屏”的假象）。

2、LVDS通道數與位寬：

1ch還是2ch？18-bit還是24-bit？，很多15" 1024×768面板是 1通道LVDS ，并可能支持6bit或8bit顏色位寬（通過內部/FRC等實現不同色深）。例如G150XG01 V3規格就寫到可支持RGB 8-bit或6-bit輸入，且為1 channel LVDS。

這決定了你的驅動板/主控輸出必須匹配：

 你用“只支持18-bit”的LVDS輸出去帶“固定24-bit映射”的面板，常見現象是顏色層次怪、灰階斷層；

 你用2ch輸出去帶1ch面板（或反過來），可能直接無圖或亂碼。

3、LVDS映射標準：

VESA還是JEIDA？不一致就容易花屏，LVDS在OpenLDI/OLDI體系下，常見有VESA與JEIDA兩套RGB到LVDS的數據映射。TI的應用筆記專門給出了映射關系，用于保證互操作性。

很多“看起來像屏壞了”的花屏，本質是：映射標準或位序不一致。

更要命的是在雙通道（odd/even）場景里，“奇偶像素”的定義不同廠商可能不一致，TI也明確提醒過2-channel應用里odd/even定義差異會導致問題。

落地做法：

 優先找面板datasheet的LVDS mapping表；

 找不到時，用測試圖（純色+灰階+棋盤格）快速判別是映射問題還是信號完整性問題；

 能選控制板時，優先選支持VESA/JEIDA切換、支持位寬切換的板卡（減少C級替換風險）。

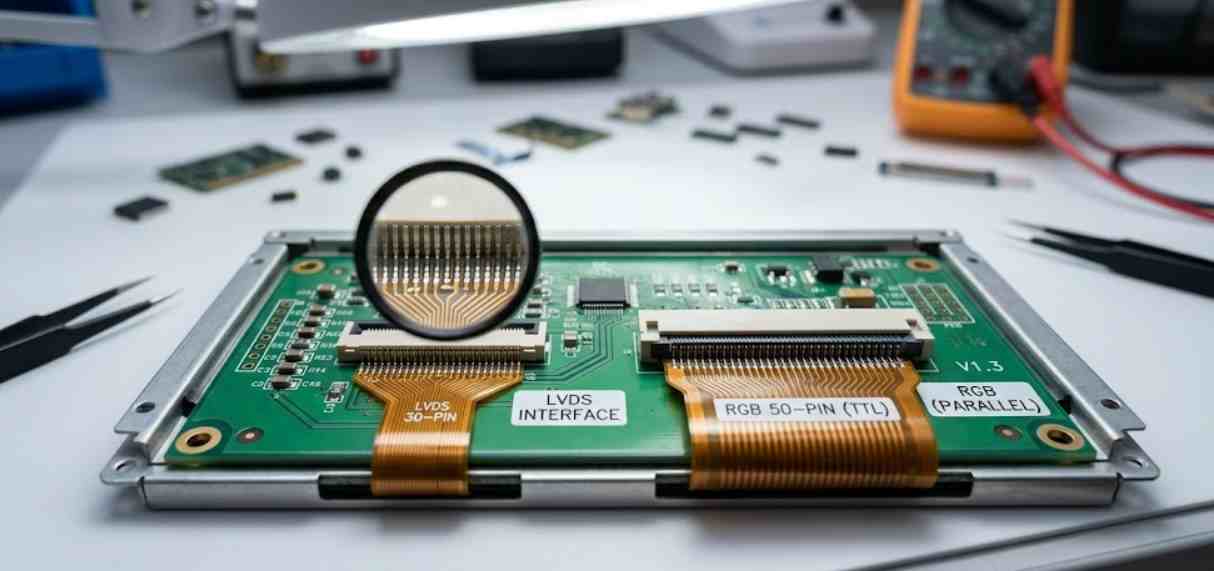

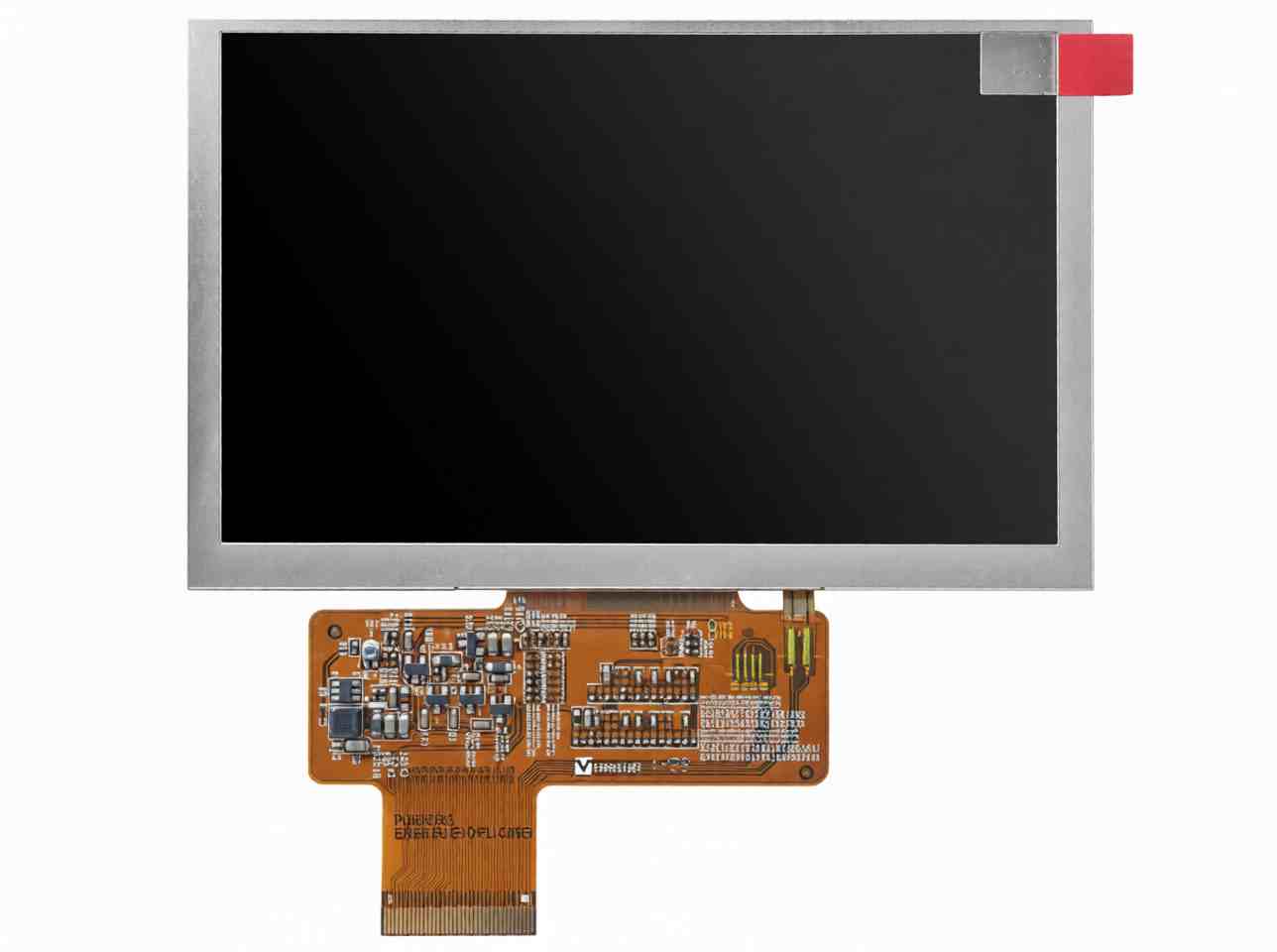

4、連接器與屏線：

同為20pin也可能不通用，別被“針數”騙了，LVDS屏線常見的連接器家族之一是Hirose DF19，官方頁面也把DF19系列稱為LCD面板連接的“事實標準（de facto standard）”。

但“用DF19”不代表“Pin一樣”。同為DF19 20pin，你仍需核對：

 Pin1方向（卡扣朝向/絲?。?/p>

 電源腳位置（VDD、GND分布）

 LVDS各對（D0±/D1±/D2±/CLK±）對應的針腳

 是否存在保留腳/模式腳（懸空還是上拉/下拉）

5、背光體系：

WLED vs CCFL 是“路線不同”，不是“參數不同”，這是15寸老設備替換最常見的“隱藏雷”。像G150XG03 V1明確是2支CCFL且不含逆變器，需要外置inverter；而很多新料或?qū)挏毓I(yè)料已轉為WLED并可能內置驅動。

如果你把CCFL屏替換成WLED屏（或反過來），往往需要：更換背光電源、調光方式、甚至整套線束與驅動板，基本不可能“直接替換”。

6、機械與裝配：

外形尺寸接近不等于孔位一致、出線不干涉，15寸XGA面板外形尺寸經常在同一量級，比如G150XG01 V3外形約326.5×253.5×13.1mm。

但你真正需要核對的是：

 安裝孔位坐標（四角/側邊螺絲）

 厚度與背部突起（是否頂?shù)浇Y(jié)構件）

 連接器位置（左/右/中）與出線方向（線束是否能走線）

這部分如果資料拿不到，最穩的就是讓客戶拍背面標尺照片，或給出CAD/治具測量點。

五、把替換做成“工程閉環”

建立“原屏指紋”

必須拿到：

 尺寸（有效區/外形）

 分辨率（系統信息/設置/主控配置）

 接口：LVDS（確認1ch/2ch、位寬傾向）

 供電：VDD、背光供電體系（WLED/CCFL）

 連接器：針數/節距/位置/方向

 溫度/亮度要求（工業設備常有明確驗收口徑）

候選篩選別靠“拍腦袋”

像Panelook/leehon這類數據庫覆蓋面板型號與規格書數量很大，本質價值是“按參數過濾”，而不是“你必須知道型號”。它公開展示了其面板模型與規格書的規模級別。

篩選順序建議：

1、先接口（LVDS）→ 2）再分辨率（1024×768）→ 3）再尺寸（15.0"）→ 4）再電壓與背光類型 → 5）最后才看機械尺寸與孔位

提前消滅花屏/映射問題

1、純紅/綠/藍/白/黑：排查位寬與映射異常（顏色是否偏、灰階是否臟）

2、棋盤格/豎條紋：排查奇偶像素/通道錯配、線序問題

3、灰階漸變：排查6bit/8bit、FRC策略與噪聲誤碼

這一步能把“能亮但不好用”的問題在出貨前解決，不讓它變成客戶現場事故。

六、15寸XGA LVDS能不能“同規格直接替換”？

可以，但前提是：你說的“同規格”必須擴展成“電氣Pin-to-Pin + 背光體系一致 + 結構裝配一致 + 時序/映射兼容”。 否則，它更像是“同尺寸的另一塊屏”，而不是“可直接替換的工業液晶屏”。

具體替換以目標設備的原屏規格書、主控輸出能力與現場裝配條件為準。

常見問題

Q1：同為15寸、1024×768、LVDS，為什么還會點不亮？

A：最常見是VDD電壓不一致（3.3V/5V）、背光體系不同（CCFL需要逆變器、WLED需要不同驅動）、或針腳定義不一致。G150XG03 V1這類CCFL且不含inverter的面板，就不適合直接替換到WLED系統里。

Q2：能亮背光但花屏，優先查什么？

A：優先查LVDS映射（VESA/JEIDA）、位寬（18/24bit）與線序。TI給出了RGB到LVDS的映射說明用于互操作驗證；雙通道場景還要注意odd/even定義差異。

Q3：1通道LVDS和2通道LVDS怎么快速區分？

A：看datasheet的“1 channel/2 channel”描述；看線束差分對數量（2通道通常更成組、更對稱）；以及主控輸出配置是否支持odd/even拆分。

Q4：同為DF19 20pin接口，是不是屏線就通用？

A：不保證。DF19確實是LCD面板連接常見系列，但不同面板的Pin Assignment可能完全不同，必須按針腳表核對。

Q5：老設備原屏是CCFL，能直接換成WLED新屏嗎？

A：通常不能“直接換”。CCFL需要逆變器、高壓驅動；WLED是恒流/不同調光方式，兩者電源與控制方式不同，往往需要換背光驅動甚至換控制板/線束。

Q6：沒有原屏型號，只有“15寸XGA LVDS”，怎么把替代風險降到最低？

A：先建立原屏指紋（VDD、背光類型、連接器針腳與位置、是否1ch/2ch、位寬與映射傾向），再用參數庫按接口/分辨率/尺寸收斂候選，最后用純色+棋盤格+灰階三圖做出貨前驗收。Panelook等庫的核心價值就是按多參數縮小候選范圍。
