TFT-LCD工業液晶屏型號后綴怎么看？V0/V1/V2到底在區分什么

做工業液晶屏（TFT-LCD）采購與替代，最常見的“隱形坑”不是尺寸、分辨率，也不是接口，而是型號后綴——尤其是在庫存表、標簽、Panelook、leehon或datasheet里經?？吹降模篤0/V1/V2/Vx。

很多團隊把它當成“可忽略的小尾巴”，結果就是：同一塊屏在樣機階段能點亮，量產換批次突然花屏；維護時“同型號”換上去卻不兼容；甚至更糟糕的是，能亮但亮度、霧度、功耗、背光驅動方式變了，最終變成售后問題。

1.型號后綴vs文檔版本

1、型號后綴（V0/V1/V2）是料號的一部分

在大量原廠規格書中，你會看到“型號本身就帶V0/V1”寫法，例如：

1·AUO規格書標題常寫成B141PW04V0，且正文同樣以該型號為對象。
2·AUO的A070VW04V0也是同樣的寫法。
3·Innolux的規格書會寫TM315GW01-V0，并在頁腳標注“SPECNO.TM315GW01V.0”。

這些都說明：V0/V1是型號的一部分，不是你可隨手省略的“備注”。

2、文檔版本是“說明書版本”

同一份AUO規格書里，除了型號后綴，還會出現“DocumentVersion:0.1/2.0”之類字段，例如：

1·B116XW02V1DocumentVersion:0.1（型號帶V1，文檔版本另算）
2·G190EG02V1documentversion2.0（同理）

所以要建立一個直覺：V0/V1/V2不是“PDF更新了幾次”，而是“這個屏的變體/版本號”。

PDF的DocumentVersion/Rev只是說明書的修訂歷史，二者概念完全不同。

2.V0/V1/V2到底在區分什么？

我建議把一塊TFT-LCD工業液晶屏理解成一份“契約”：接入主板、裝進結構件、滿足環境條件，它就應該輸出穩定畫面并滿足壽命/可靠性。

那么V0/V1/V2的變化，通常發生在以下幾類“契約條款”里：

2.1機械契約

外形尺寸一樣，也可能“裝配風險”不同

常見變化包括：

1·厚度、背光結構、螺絲孔位公差、FPC出線方向/長度、加強板厚度
2·屏框/偏光片結構、保護玻璃/觸控貼合結構（帶觸控的一體屏尤其常見）

這些變化往往不會寫成“V2比V1更好”，而是適配某類客戶結構、或供應鏈材料替代帶來的工程調整。對你來說，最關鍵的是：結構是否仍可“無改裝”裝配。

2.2電氣契約：

同接口也可能不通（尤其LVDS/eDP/并行RGB）

常見變化包括：

1·連接器型號/引腳定義微調（哪怕仍是30pin/40pin/51pin）
2·LVDS的映射、極性、JEIDA/NS（VESA）格式選擇腳邏輯
3·eDPLane數、鏈路速率/訓練參數邊界
4·供電軌（VDD、VLED、AVDD、VGH/VGL）范圍、上電時序要求

這類變化最“陰險”的點在于：樣機可能能點亮，但在某些分辨率/幀率/溫度/線束長度下開始不穩定，你會誤判為“主板問題”。

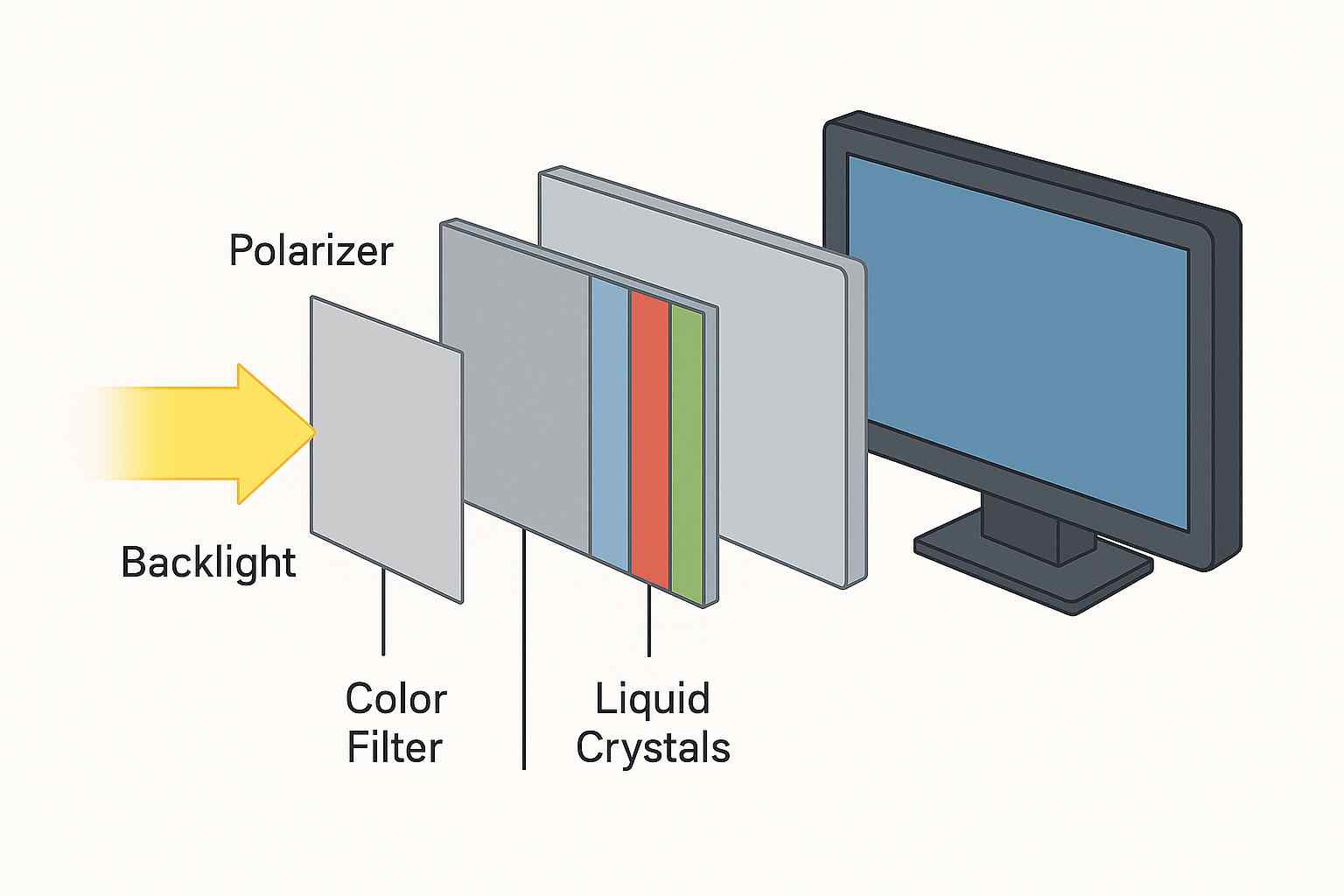

2.3光學契約：

亮度/霧度/視角/色域變化會直接改變產品體驗

工業屏常見版本差異，不只是“更亮一點”，而是：

1·背光LED數量、串并結構變化（導致驅動電流/功耗變化）
2·霧面處理（AG）霧度（Haze）不同：戶外反射、清晰度、UI細節觀感都不同
3·可視角度與對比度的測量邊界、偏光片材料變化
4·色域/色溫目標值調整

在datasheet里經常能看到“光學測試條件”對電流、溫度做明確約束，例如某些規格會定義LED壽命測量條件（例如IL=40mA@25℃）并提示超出會影響壽命。

這類條款一旦隨版本調整，你整機亮度與可靠性都可能被動變化。

2.4背光與驅動契約：

最容易引發“能亮但不穩”的量產事故

同一系列屏，可能出現：

1·“背光含驅動器”vs“不含驅動器需要外置恒流驅動”
2·PWM調光頻率范圍、調光線電平閾值不同
3·背光功耗提升導致電源余量不足、EMI更難控制

這類變化通常就是V0→V1→V2里最容易出現的“工程版本差異”之一。

2.5固件/配置契約：

EDID、TCON參數、Gamma/LUT也可能在變

在大尺寸或帶智能接口的屏上（eDP/HDMIbridge/帶板載控制），版本變化可能體現在：

1·EDID內容更新（導致主機識別模式不同）
2·TCON參數、GammaLUT、出廠校準策略變化
3·某些兼容性修復（特定主控/特定顯卡/特定時序更穩定）

甚至能在一些面板規格書的“變更記錄”里看到類似“UpdateEDID”等修訂項，說明屏端配置并非一成不變。

3.為什么廠商要做V0/V1/V2？

很多人潛意識里認為：V2一定比V1新、比V0好。

但工業液晶屏的版本演進，更多時候是下面幾類現實驅動：

1.材料替代與供應穩定：某種LED、偏光片、驅動IC供貨波動，必須替換

2.客戶定制的收斂：把某客戶定制項標準化，形成新版本

3.可靠性/法規調整：ESD、EMI、溫區、壽命指標或測試方法更新

4.生產工藝優化：良率改善、封裝結構改變、出廠校準策略調整

5.生命周期管理：舊版本進入EOL（停產），新版本是延續供貨的主線

所以在采購/替代時，最危險的心態是：“版本號不重要，能買到就行。”

對工業客戶而言，真正重要的是：產品的整機一致性（同一UI、同一戶外可讀性、同一發熱、同一EMI、同一壽命預期）。

4.V0/V1/V2能不能互換？

如果你想要一個“可復制的判斷流程”，我建議把互換分成三層目標（這比一句“能不能”更可控）：

4.1A級：

1:1等位替換（Drop-in）

定義：不改結構、不改線束、不改軟件參數，換上就穩定。

要滿足這一層，你至少要做到：

同完整型號（含后綴）：例如必須寫清楚“A070VW04V0”，而不是只寫“A070VW04”。
同連接器與Pin定義（僅“針數相同”不夠）
同電氣時序與格式（LVDSmapping、極性、JEIDA/NS等）
同背光驅動策略與功耗等級
同關鍵光學指標容差（亮度、霧度、視角、色域）

只要沒有拿到“廠商/渠道明確聲明可替換”的證據，就不要輕易把“不同Vx”當作Drop-in。

4.2B級：

電氣兼容替換（可通過軟件/小改動適配）

定義：結構/線束不變或小改，允許改時序參數、格式、Gamma、EDID等。

這一層常見于：

同系列不同版本（V0↔V1）
或不同廠牌同規格屏的替代

但要付出代價：驗證成本（溫度/長線束/EMI/ESD）會明顯上升，而且需要你有“主板可調能力”。

4.3C級：

功能替換（系統級替換）

定義：只保證“能顯示”，可能要改轉接板、改供電、改結構、改散熱。

如果做的是維修救火還好；如果你做的是量產交付，這一層一定要把風險寫進評審里，否則售后成本會吞掉所有“物料節省”。

5.版本號管理

下面這套做法，很多工業顯示供應鏈團隊會長期堅持，它的價值是：從源頭減少“同型號不同版本”的事故。

5.1BOM鎖定：

料號必須“全稱+后綴+可追溯信息”

BOM/采購單里必須寫完整型號（含Vx）
讓供應商在出貨標簽/裝箱單上保證一致
對關鍵機型，建議記錄：屏標簽照片、批次、日期碼、供應商批號

理由很現實：只寫“工業液晶屏/LCD液晶屏/液晶模組”這些泛詞，供應商很難對齊版本；你只寫“基礎型號不寫后綴”，供應商也可能按“可供貨版本”發貨。

5.2“黃金樣品”制度：

樣機驗證對象必須可復制

用于驗證的屏樣品要留檔（標簽/批次/供應商）
軟件參數（timing、LVDS格式、Gamma/EDID、背光PWM）要跟著樣品一起歸檔
做到“同樣品可復現同效果”，否則你以為驗證通過，實際只通過了某一批次

5.3版本替換評審表：

只看5項就能快速判生死

建議你每次遇到V0/V1/V2替換，都先對照這五項（優先級從上到下）：

1.連接器與Pin定義

2.供電軌與功耗（尤其背光）

3.接口格式與時序（LVDS/eDP/RGB）

4.關鍵光學指標（亮度、霧度、視角）

5.機械尺寸與裝配邊界（厚度、出線方向、支架/密封）

這樣做的好處是：

不會被“分辨率一樣/接口一樣/都是工業屏”這種表面信息帶偏。

6.常見誤區：

你以為在看“版本”，其實在看“不同物種”

誤區1：V2一定更好

不一定。它可能更適合另一個客戶的結構、更適合另一個溫區、更適合另一個背光功耗預算。對你而言，“更好”要以你的整機契約為準。

誤區2：同為V1就一定兼容

也不一定。不同廠商的命名體系不同，“V1”只是該廠自家體系下的標識。你仍要回到規格書與關鍵參數核對。

誤區3：只要能點亮就算互換成功

這是工業顯示最常見的“短期正確、長期錯誤”。量產要的是：

常溫/低溫/高溫、不同線束批次、不同電源批次、不同裝配力下都穩定。

7.常見問題

Q1：我在Panelook上看到同一個基礎型號有V0/V1/V2，意味著什么？

A：通常意味著同一基礎平臺存在多個料號變體。你需要拿到對應版本的規格書核對（連接器、Pin、背光、光學、時序），不要只憑“基礎型號一致”下結論。以AUO等廠的規格書寫法看，V0/V1本就是型號的一部分。

Q2：為什么有的規格書寫“Ver0.0”，這和型號V0是一回事嗎？

A：不是。型號里的V0是料號后綴；而規格書里的Ver/Rev/DocumentVersion是文檔修訂號，兩者分離存在。你能在AUO的多個規格書中看到“型號帶V1，同時DocumentVersion另算”的寫法。

Q3：不同版本最容易變化的點是什么？

A：工程上最常見的是背光與光學（亮度/霧度/功耗/LED結構）、以及電氣細節（Pin定義、LVDS格式/映射、上電時序）。這些變化不一定導致“完全不亮”，但很容易導致“量產不穩”。

Q4：我只做維修替換，能不能忽略版本？

A：維修場景可以更靈活，但仍建議至少確認：連接器/Pin、供電與背光功耗、接口格式（尤其LVDS的JEIDA/NS）。否則會出現“插上就白屏/花屏”的高概率事故。

Q5：寫文章或做報價時，怎么避免“版本號被忽略”？

A：把型號寫成“全稱+后綴”作為強規則，并在報價/詢價單上明確“僅接受同后綴版本”。這在工業液晶屏、LCD液晶屏、液晶模組長期供貨與停產替代里，是降低爭議成本的最好方式。

把V0/V1/V2當成“產品契約的變體編號”，就不會再踩同樣的坑，當把版本號理解成“料號版本管理”，而不是“隨手可省略的后綴”，你的采購表、替代評審、量產一致性都會變得更可控。對渠道采購與直接客戶來說，這不是“更嚴謹”，而是更省錢：少返工、少停線、少售后。
