工業LCD長條形液晶屏采購注意事項有哪些？

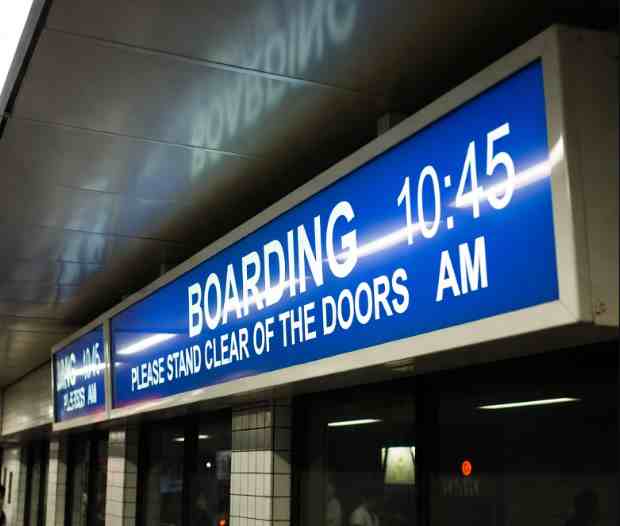

“長條形液晶屏”在貨架電子價簽、地鐵車廂信息屏、工業設備狀態條、智慧零售導購條屏、充電樁信息窗、醫療設備儀表?xiàng)l等場景越來越常見。它看起來只是“把屏拉長”，但在采購與集成上， 它比常規16:9更容易踩坑 ：分辨率非標、驅動板難找、結構裝配更挑、線束更敏感、觸摸與蓋板更難做、替代料更容易“同尺寸不通”。

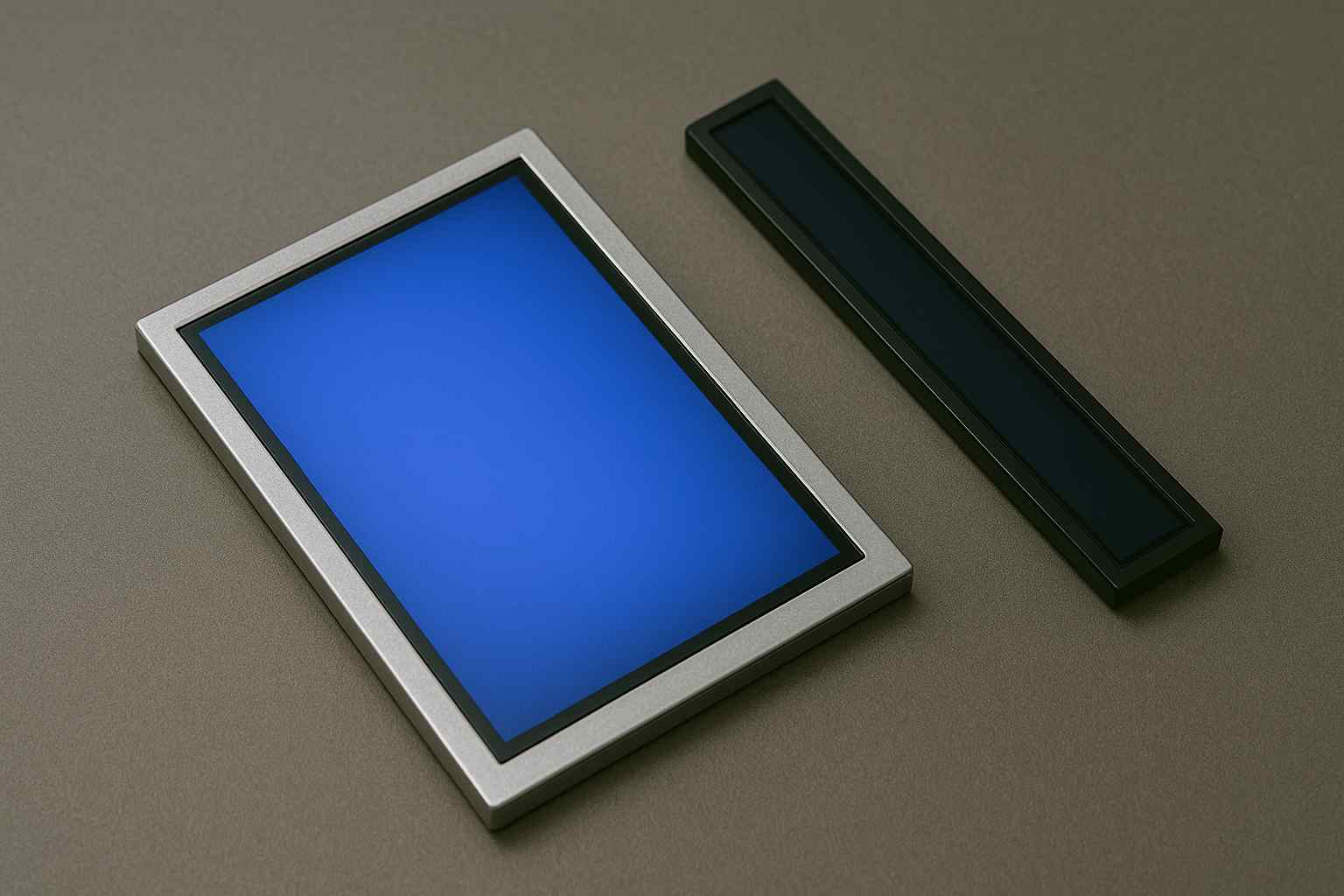

1、“長條液晶屏”是一個系統

長條液晶屏最容易被低估的地方在于：它往往不是“標準顯示器生態”的產物，而是“面板生態 + 控制板生態 + 結構件生態”拼出來的系統。比如 AUO 的拉伸公顯系列會以“28″ 1920×360、36.6″ 1920×290”等非典型比例提供長期商顯化路線（強調24/7等屬性）。

所以采購前，你最好先回答三個問題：

1. 買的裸液晶模組還是帶AD板/整機套件？

裸LCM：成本可控，但你要承擔接口、時序、驅動、線束、EMI的整合風險。

帶AD板/整機套件：更省集成時間，但厚度、安裝孔位、散熱、電源輸入被鎖定（后期替代也更依賴同系列套件）。

2. 主控輸出是什么？

（LVDS / eDP / MIPI DSI / HDMI），如果接口不一致，別用“轉接線思維”，你是在做橋接系統（成本與驗證都要上一個等級）。

3. UI內容是“拉伸適配”還是“顯示窗口”？

長條屏最常見返工來自UI：字體壓縮、圖標變形、信息密度不合理。UI若不能自適應，就會把“換屏”變成“重做軟件”。

2、鎖定分辨率+刷新率+時序口徑

長條屏最典型的坑是： 分辨率不在常見VESA時序列表里 （例如 1920×360、1920×290、480×1280 等），主板/控制板不一定“默認支持”。

舉例：拉伸屏常見 1920×360（16:3 / 48:9）這種非標組合，市面上既有整機條屏（帶AD板）也有裸面板參數頁，接口可能是LVDS等。

要在采購階段就問清楚：

 1·是否提供 推薦時序參數 （Pixel Clock、H/V總周期、porch、sync極性、DE模式）
 2·控制板是否支持 自定義時序/EDID寫入 （帶AD板的條屏更應問）
 3·主控是否能輸出該分辨率；不能的話，是否接受

縮放 （縮放會帶來清晰度與延遲問題，尤其是細字與二維碼），經驗提醒：長條屏常用于“展示文字信息”，縮放后的字體發虛、邊緣鋸齒，比普通視頻內容更容易被用戶感知。

3、長條屏“同接口也不通”的高發點

3.1 LVDS

別只寫“LVDS”，要寫“位寬+映射+通道”，LVDS在工業屏里很常見，但兼容性最容易被“口頭描述”誤導。TI 的應用筆記 SNLA014 明確指出，該文檔目的就是提供數據映射以確保 LVDS（OpenLDI/OLDI）在 18-bit/24-bit SerDes之間互操作。

采購時至少鎖定這些字段（寫進詢價單）：

 1·單路/雙路（1ch/2ch）
 2·位寬（18/24-bit）
 3·映射（JEIDA/VESA）—— 要求供應商提供bit mapping圖
 4·時鐘對與數據對數量
 5·連接器型號與線序定義（差分對極性）

否則你很容易遇到：能亮但偏色/灰階不對，或者花屏、碎屏。

3.2 eDP

別把它當“更先進的LVDS”，它更挑線束與訓練邊界，eDP屬于DisplayPort體系，鏈路訓練會在初始運行發生，也可能在檢測到數據錯誤后重新發起，并用于補償連接器/線纜差異。

這意味著：長條屏如果線束更長、結構更復雜，eDP反而更需要你把 連接器質量、走線阻抗、接地、供電紋波 當成采購要求的一部分。

采購要問清：

 1·Lane數、速率檔位
 2·推薦線束長度與連接器型號
3· 是否有鏈路訓練失敗的恢復機制（整機套件通常更成熟）

3.3 MIPI DSI：

更像“軟件接口”，要確認像素格式與初始化資料，條形屏在小尺寸段很常見（如 480×1280 的豎向長條）。例如 Winstar 的 6.75" Bar Type TFT（480×1280）明確采用 MIPI DSI 接口，并給出對比度、亮度等參數。

MIPI DSI采購時最關鍵的不是“幾lane”，而是：像素格式（RGB565/666/888）、工作模式（video/command）與初始化命令資料是否可得。

4、機械裝配：

長條屏返工的第一大來源不是電氣，是孔位與受力，長條液晶屏通常“又長又窄”，結構件容錯更低：

 1·孔位不一致：側孔/背孔、孔距、牙型（M2/M3）不同，鈑金會返工
 2·受力更敏感：前框壓裝不均勻更容易出現漏光、暗斑、玻璃應力
 3·連接器位置更苛刻：FPC在短邊或長邊，線束轉彎空間不足會折損

采購時必須要求供應商提供：

 1·Outline外形圖（含厚度、邊框?qū)挾龋?br />  2·安裝孔位坐標與公差
3· 連接器位置、出線方向、線束彎折半徑要求
 4·如果帶觸摸/蓋板：蓋板外形、黑邊遮光尺寸、貼合層結構

建議：如果計劃二供/替代，結構件最好預留“可吸收差異”的策略（長孔+定位銷、轉接框），否則停產替代會非常痛。

5、光學與高亮：

別只問“多少nit”，要問“反射怎么控、功耗怎么算、壽命怎么測”，長條屏常出現在公共環境與強光環境，采購時建議把“可讀性”拆成三個可驗收指標：

1. 亮度（cd/m² / nits）與均勻性
2. 反射控制：表面AG/AR/AF、蓋板玻璃是否全貼合
3. 功耗與溫升：背光功耗、驅動方式、散熱路徑

在市場上會看到不同亮度檔位的拉伸屏（如 AUO條屏 2000 nits 的參數頁、或 1000 nits 的條形整機產品），這意味著功耗與散熱差異會非常大。

采購時要明確： 你要的是峰值亮度，還是長期平均亮度 。能做自動調光/分檔調光的方案，往往比“永遠滿亮”更省電也更耐用。

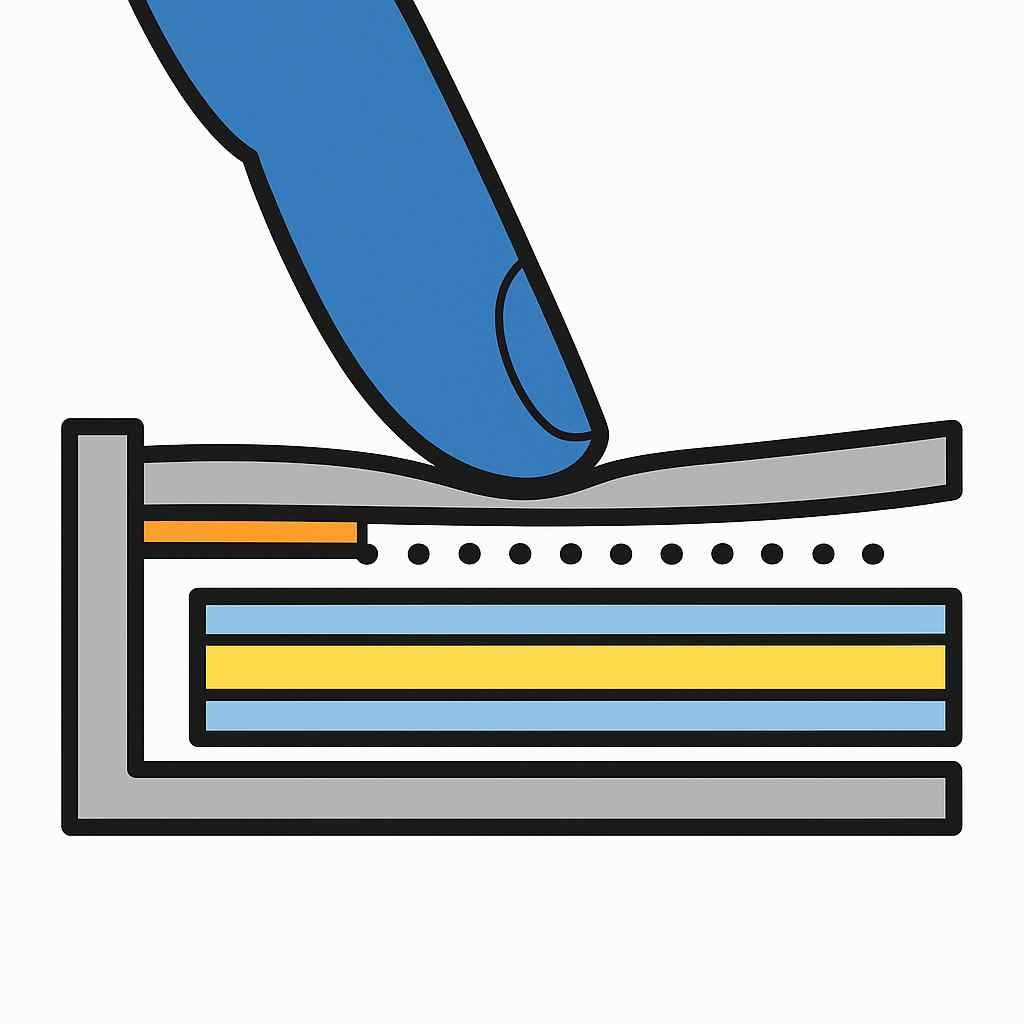

6、觸摸屏：

先定觸控，再定貼合方式（否則“看得見但不好用”），長條液晶屏加觸摸屏，常見用于導購條、交互菜單條、設備滑條等。采購要點：

6.1 先定觸控類型

 1·PCAP電容：體驗好，但對水汽/EMI更敏感，需要控制器參數與ESD設計
 2·電阻：對手套/水汽更寬容，但觀感與結構更“工業化”

6.2 再定貼合方式

 1·框貼（Air Bonding）：成本低，可維修；反射更強、易進灰起霧
 2·全貼合（OCA/OCR）：反射更低、觸控更穩；成本高，返修難

長條屏的交互多是“滑動/拖拽”，觸控噪聲與邊緣誤觸比“點按按鈕”更容易暴露，所以這一步千萬別省驗證。

7、線束與EMI：

長條屏更像“長線系統”，不要把排線當普通線，你會發現很多廠商/板卡會專門列出“40pin LVDS顯示線纜清單”，本質是在告訴你： 同接口、同針數，線纜仍然需要匹配板卡與屏 。

采購建議寫進要求里：

1·LVDS差分對要成對絞合/屏蔽（按線束廠工藝）
2·線束長度上限與接地策略（單點/多點）
3·連接器插拔壽命與鎖扣形式
4·若為eDP/MIPI：對阻抗、線束形態、連接器品質的要求要更明確（否則量產批次差異會放大）

8、供貨與替代

長條屏很多是小眾規格，停產替代會更難。你在采購階段就應要求：

1·生命周期承諾（或同系列替代路線）
2·PCN/變更通知機制
3·至少準備2個候選型號：同外形/同接口/同分辨率/同時序口徑
4·對“帶AD板整機條屏”：確認主控板是否可替換、固件是否可維護

9、長條液晶屏采購規格清單

你可以把下面內容直接貼到詢價單：

1. 產品形態：裸LCM / LCM+觸控 / 帶AD板整機
2. 尺寸與比例：對角尺寸、可視區尺寸（AA）、外形尺寸（Outline）
3. 分辨率與刷新率：××××@××Hz；提供推薦時序（PCLK、H/V總周期、極性）
4. 接口：LVDS/eDP/MIPI（注明：lane數/位寬/JEIDA或VESA映射/單雙路）并提供bit mapping圖（LVDS）
5. 亮度/對比度/視角：典型值、均勻性口徑；表面處理AG/AR/AF
6. 背光：電壓/電流/功耗；調光方式PWM/模擬；壽命口徑（Lxx@xx℃）
7. 觸摸屏：PCAP/RTP；輸出接口USB/I²C；蓋板厚度；貼合方式（框貼/全貼合）
8. 機械裝配：孔位坐標與公差、牙型；連接器位置；線束彎折半徑
9. 環境：工作/存儲溫度、濕度、振動沖擊、ESD目標
10. 供貨：最小起訂量、交期、生命周期、PCN機制、替代推薦

10、5個常見問題

Q1：長條液晶屏分辨率非標，會不會主板不支持？

會。必須要求供應商提供推薦時序，并確認主控/控制板支持自定義時序或EDID配置，否則容易出現“能點亮但發虛/抖動”的問題。

Q2：同為L(zhǎng)VDS，為什么換一塊長條屏就花屏偏色？

高概率是位寬（18/24-bit）或JEIDA/VESA映射不一致。建議要求提供bit mapping圖核對，TI SNLA014就是為互操作映射而寫。

Q3：eDP長線束為什么更容易偶發黑屏？

eDP/DP體系依賴鏈路訓練，訓練可補償連接器/線纜差異，也可能在錯誤后重啟訓練；線束質量、供電噪聲與EMI會影響邊界穩定性。

Q4：長條屏加觸摸，最容易出問題的是哪一步？

通常不是“能不能觸”，而是“水汽/手套/EMI條件下是否穩定”。先定觸控類型，再定貼合方式（框貼/全貼合），并把ESD與EMI驗證寫進計劃。

Q5：為什么建議提前做替代候選池？

長條屏規格更分散，小眾型號停產后替代成本更高（結構孔位、時序口徑、控制板適配都可能變）。提前準備候選池能把風險從“救火”變成“切換”。
