1920×1080 21.5寸BOE京東方LCD工業液晶屏怎么選？

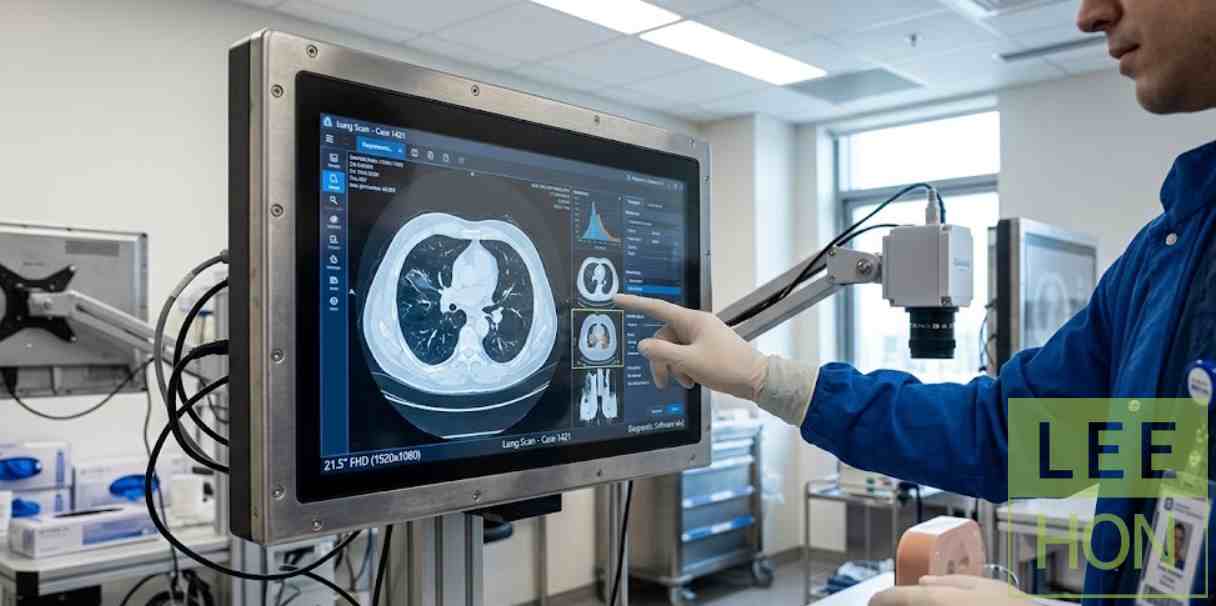

21.5 寸 FHD（1920×1080）是工業設備里最“好賣也最容易翻車”的規格：HMI 工控機、醫療終端、自助設備、廣告機、視覺工站都在用。型號看起來一堆，但真正能做到 裝得上、點得亮、顏色/亮度驗收過、批次長期一致 的選擇，往往取決于你有沒有把“同規格”拆成一套可驗證的工程條件。

先用“面板指紋”把需求說清（LCM vs CELL、接口、供電、結構、表面、溫度、背光責任邊界）

再用 BOE 常見 21.5" FHD 型號做參照（如 MV215FHM-N30、MV215FHM-N40、UV215FHM-N10、以及 open-cell 的 MV215FHB-NX1）

最后給一份詢價/驗收清單，減少“報價很快、返工更快”的情況

一、要買的到底是什么

很多人找 21.5" FHD BOE 屏，默認買到的是“帶背光的整套液晶模組（LCM）”。但在供應鏈里同尺寸同分辨率可能同時存在：

LCM（帶背光的液晶模組）：比如 MV215FHM-N30、MV215FHM-N40 這類常規模組，亮度標注 250 cd/m²（250 nits）并帶背光結構。

CELL（open cell，不含背光）：比如 MV215FHB-NX1 在 Panelook 標注為 CELL，并且是“without backlight / No B/L”的口徑。

要先回答一句：背光是誰負責的？

如果整機結構里“背光/導光/散熱/驅動”都由整機承擔（比如你用的是 open-cell 方案），那你才能考慮 CELL。

如果是工控機/廣告機/醫療顯示終端常見的“標準模組替換”，優先選 LCM，否則你會遇到“參數0 nit、到貨沒背光”的硬翻車。

型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	其他特性
MV215FHM-N40	21.5"/1920×1080	250	1000:1	0~50	工業級IPS面板，寬視角（89/89/89/89），抗眩光表面，長壽命50,000小時，適合室內監控設備，LVDS接口
MV215FHM-N70	21.5"/1920×1080	300	1000:1	0~50	高亮工業設計，eDP接口，支持觸摸集成，均勻性高，適用于工廠HMI終端，RoHS合規
MV215FHM-N30	21.5"/1920×1080	250	1000:1	0~50	標準工業模組，低功耗（約15W），高對比度，適合數據可視化大屏，抗振優化
NV215FHM-N41	21.5"/1920×1080	300	1000:1	0~50	寬溫兼容，IPS技術，亮度均勻性>80%，適用于半戶外工業顯示，壽命50,000小時
NV215FHM-N62	21.5"/1920×1080	300	1000:1	0~50	工業耐用面板，支持AR涂層定制，高色飽和度（NTSC 72%），適合精密工業監控，eDP/LVDS雙接口



二、用“面板指紋”把溝通從模糊變精準

可以把 21.5" FHD 的選型拆成 6 組硬條件：

1、應用場景決定亮度與表面處理

室內/弱環境光：250 nits 級別通常夠用，像 MV215FHM-N30、N40 這類典型參數就是 250 cd/m²、霧面 3H。

靠窗/半戶外/更強環境光：你更可能需要 500 nits 檔位，例如 UV215FHM-N10 在參數頁標注 500 cd/m²。

經驗提醒：亮度數字相同，霧面/防眩（Matte/AG）與反射控制會顯著影響“看起來清不清楚”。例如 MV215FHM-N30、N40 都標注 Matte + Hard coating 3H。

2、接口與位寬：

LVDS 不是一句話，21.5" FHD 在工控/一體機里很常見的是 LVDS 雙通道 8-bit、30pin （很多型號都屬于這一族）。例如 MV215FHM-N40 的接口標注為 LVDS (2 ch, 8-bit) 30 pins。

但實際替換最容易翻車在：

雙通道 odd/even 像素映射接錯

VESA/JEIDA 映射標準不一致導致偏色/花屏

如果做的是 LVDS 轉接/替代，TI 的映射文檔對“odd/even 像素拆分”和 VESA/JEIDA 映射有清晰說明，適合作為工程對照依據。

3、供電與背光責任邊界：

Without driver 不是裝飾語，很多 21.5" LCM 會標注 “Without Driver（不帶背光驅動）” ，例如 MV215FHM-N30、MV215FHM-N40、UV215FHM-N10 都是 “WLED … Without Driver”。

這意味著：背光電流/調光/PWM/EN 等往往由你的驅動板/主板負責，替換時背光串并結構變化會直接影響：

背光驅動電壓電流是否匹配

溫升與壽命曲線是否一致

4、結構尺寸與連接器位置：

21.5" 也可能裝不下，別把“21.5寸”當成“外形尺寸”。例如：

MV215FHM-N40 在 Data Modul 的外形口徑是 484.5 × 284.4 × 12.2 mm（并給出 active area）。

TWScreen 對 MV215FHM-N40 的外形口徑是 484.5 × 284.4 × 13.2 mm（厚度口徑可能因版本/測量口徑不同產生差異）。

結論： 結構必須用“你項目的裝配邊界 + 實物/規格書”為準 ，不要只靠一個站點的單行參數下單。

5、溫度等級：

工業屏不等于寬溫，像 MV215FHM-N40 在 Panelook 概覽里給出的環境溫度是 0~50℃（存儲 -20~60℃）。

如果你設備真實環境更苛刻（戶外柜、密閉高溫、車載），就要從一開始把溫度寫成硬約束，否則“能亮但不穩定”的售后會非常痛。

6、版本與二供

同型號不同批次也要鎖口徑，公開參數頁能幫你初篩，但量產交付要做“版本鎖定”和二供策略。你至少要在詢價里明確：

是否鎖 Rev/版本

換版是否提前通知

是否可提供關鍵規格書/Pin 定義/結構圖

三、 BOE常見21.5" FHD型號做參照

下面用 3 個“模組（LCM）路線 + 1 個 open-cell（CELL）路線”來建立對照思維。

1、常規室內工控路線：

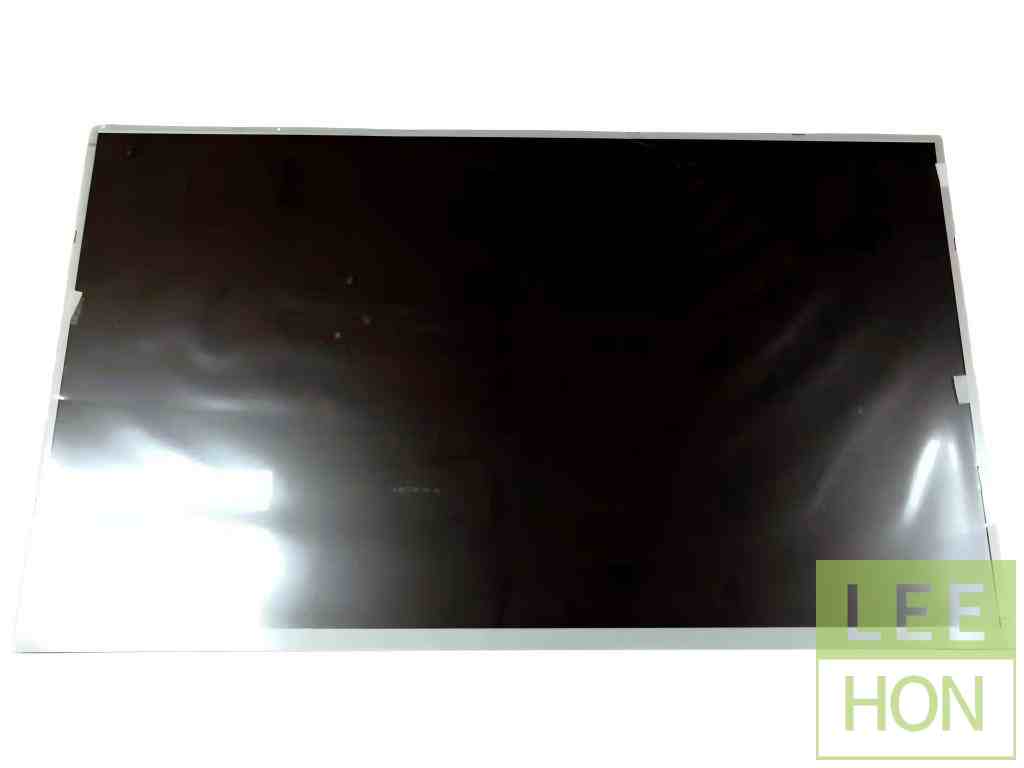

MV215FHM-N30（250nits、霧面、WLED）

MV215FHM-N30 的公開參數口徑：21.5"、1920×1080、亮度 250（Typ）、對比 1000:1、霧面 3H、WLED（17s4p）且 Without Driver。

它適合：室內 HMI、工控機、自助設備等對亮度要求不極端、強調供貨成熟度的項目。

2、同路線但更常被拿來做替換：

MV215FHM-N40（LVDS 2ch 8-bit 30pin、5V、0~50℃）

Panelook 的 N40 概覽給出：LVDS (2 ch, 8-bit) 30 pins、供電 5.0V（Typ）、0~50℃工作溫度，并標注 75Hz。

TWScreen 也給出 N40 的關鍵參數：250nits、霧面 3H、WLED 17s4p、外形尺寸等。

它適合：你需要明確接口/供電口徑，且希望在“常規FHD工業模組”里做穩定交付或二供篩選的項目。

3、更高亮半戶外/強光路線：

UV215FHM-N10（500nits）

UV215FHM-N10 在 TWScreen 參數頁標注亮度 500 cd/m²（Typ），同樣是 FHD、霧面（Haze 25%）3H、WLED 17s4p Without Driver。

它適合：門店櫥窗、靠窗工位、戶外柜體（非直射極端）等需要更高亮度的場景，但你要同時評估功耗/溫升/背光驅動能力。

4、open-cell 方案路線：

MV215FHB-NX1（CELL / No B/L）

如果你的產品是 open-cell 架構（自己做背光與光學堆疊），MV215FHB-NX1 這類 CELL 才是候選。Panelook 將其明確歸為 CELL；Leehon 的產品頁也寫明 Backlight: without。

它適合：顯示器整機廠、特定結構化項目；不適合“直接替換一個帶背光的工業模組”。

四、選型流程

把需求寫成“場景 + 四條硬邊界”

你只要把下面四條寫清楚，供應商就能把候選從幾十個壓到 3~5 個：

1. 你要 LCM 還是 CELL（背光誰負責）

2. 目標亮度（250/500檔位或更高）

3. 接口與針腳體系（例如 LVDS 2ch 8-bit 30pin）

4. 結構邊界（外形長寬厚、孔位、連接器位置）

用“候選對照表”做初篩

把候選型號按：亮度、接口、供電、溫度、外形尺寸、背光結構做成一張表，再進入打樣。

例如：N30 / N40 / UV215FHM-N10 在亮度與結構尺寸、溫度等維度就明顯不同。

驗證不要只測“點亮”

1. 純色/灰階/棋盤格（抓映射、位寬、誤碼）——LVDS 映射問題可參考 TI 對照文檔。

2. 多次冷啟動/熱啟動（抓時序邊界）

3. 熱機運行（抓溫升后降亮/閃屏）

4. 結構裝配與線束走線（抓“裝得上但不可靠”）

五、要準備哪些信息

目標：21.5" / 1920×1080

形態：LCM（帶背光）/ CELL（無背光）二選一

亮度：250 nits / 500 nits（Typ 或 Min 的驗收口徑要寫清）

表面：霧面/3H（是否接受 Haze 25%）

接口：LVDS（2ch 8-bit）30pin / 其他（如需轉接說明主控輸出）

供電：是否必須 5V（Typ）與允許紋波/浪涌范圍（有的型號會明確給出）

溫度：至少 0~50℃，還是更寬（寫設備真實工況）

結構：外形尺寸限制、孔位/壓框、連接器位置與出線方向（最好提供照片/標尺圖）

數量與節奏：樣品/試產/月用量、是否需要鎖版本與二供

常見問題

Q1：21.5 寸 FHD BOE 工業屏是不是“隨便一個同規格都能換”？

A：不是。即便同為 21.5" FHD，也可能是 LCM（帶背光）或 CELL（無背光）；像 MV215FHB-NX1 就是 CELL 口徑。

Q2：室內工控常見的 BOE 21.5" FHD 型號有哪些選型參照？

A：常規 250 nits 檔位可以參考 MV215FHM-N30 或 MV215FHM-N40 這類 LCM（霧面 3H、WLED、Without Driver 等口徑較典型）。

Q3：我需要更高亮，BOE 21.5" FHD 有哪些思路？

A：可以優先看高亮檔位，例如 UV215FHM-N10 在參數頁標注 500 cd/m²（Typ），但要同時評估功耗/溫升和背光驅動能力。

Q4：同為 LVDS 30pin，為什么替換后會花屏或偏色？

A：LVDS 還涉及單雙路 odd/even 像素組織與 VESA/JEIDA 映射標準差異；TI 的映射文檔對這些問題有明確對照，可用于排查。

Q5：我選好了型號，打樣前最該確認哪兩件事？

A：第一是結構尺寸與連接器位置（如 N40 不同來源對厚度口徑不同，需以實物/規格書為準）；第二是供電與背光責任邊界（很多型號標注 Without Driver）。
