15.6寸LCD工業液晶屏：常見接口是eDP還是LVDS？

很多工程師第一次把“15.6寸”寫進需求單時，潛臺詞往往是：尺寸固定、分辨率固定、接口應該也差不多?？涩F(xiàn)實恰恰相反——15.6寸這個尺寸段，同時存在大量eDP與LVDS方案；更麻煩的是：就算都寫著“eDP”或“LVDS”，也可能因?yàn)橥ǖ罃?shù)、位寬、引腳定義、上電時序、背光驅動方式不同而“尺寸一樣卻點不亮”。

要回答“15.6寸常見接口是eDP還是LVDS”，不能只看一兩家型號，更要看這背后兩條生態鏈：

1·eDP生態：來自筆記本/輕薄屏的標準化鏈路，薄、低功耗、供給型號多。比如BOE的NV156FHM-N46在規格書里明確“所有輸入信號為eDP1.2兼容，并給出2lane、2.7Gbps鏈路速率”等描述。
2·LVDS生態：來自工控/傳統控制板與較長線束場景的成熟方案，尤其在高亮、寬溫、抗干擾要求更高的工業模組里仍然大量存在。比如AUO的G156HAN04.0規格書明確其“使用LVDSreceiver”，并給出LVDS連接器與引腳定義。天馬的P1560FHF2MA00也在規格書里明確“Interface:2portLVDS(8bit)”，同時給出1000cd/m²等工業級指標。

從Panelook的“15.6寸按信號類型篩選列表”也能看到一個趨勢信號：eDP型號數量呈“數百級”，LVDS則常見為“百級以?xún)?nèi)/百級”。

這意味著：“更常見”的答案取決于“常見”是指“全市場型號數量”還是“工業高亮寬溫項目常用”。

一、15.6寸“全市場”更偏eDP

15.6寸“全市場”更偏eDP，但“工業高亮寬溫/長線束/老主板”仍大量用LVDS

1、如果看“型號數量與供應廣度”

15.6寸是筆記本/便攜顯示最主流尺寸之一，近年的薄屏大量采用eDP，因此在型號庫里會看到eDP型號非常多。Panelook的15.6"eDP列表顯示的型號數量達到數百級。

典型例子（真實規格書/參數頁）：

1·BOENV156FHM-N46：eDP1.2、2lane、2.7Gbps（并提到板載LEDDriver、EDIDchip）。
2·群創（Innolux）N156HCA-EBB：eDP1.3，2Lane，30Pin（參數頁給出接口與電壓）。
3·友達（AUO）G156HAN03.0：eDP1.2（2lanes）30pins（參數頁明確）。
4·京瓷（Kyocera）MCG156FDLAAQNN-AN05：eDP40pins。

2、如果看“工業項目里高亮寬溫/抗干擾的常用做法”

工業液晶模組常見兩類“不得不用LVDS”的情況：

1·設備是存量平臺：主板只出LVDS（或已固化LVDS線束/連接器），改板成本高于換屏成本。
2·環境與布線更惡劣：長線束、強EMI、接地復雜、背光功耗大，工程團隊更熟悉LVDS的系統調試與容錯策略。

典型例子（真實規格書/參數頁）：

1·AUOG156HAN04.0：LVDSreceiver、連接器與引腳定義明確。
2·群創（Innolux）G156BGE-L01：1ch-LVDS、30pins、1366×768（規格書明確）。
3·天馬P1560FHF2MA00：2portLVDS(8bit)，并給出1000cd/m²（工業高亮寬溫范式）。
4·天馬TM156VDSG17：Panelook條目顯示LVDS30pins、400nits（可用于快速篩查接口類型）。

另外，有些“工業標準化15.6FHD面板”在文檔里會強調其作為行業標準尺寸/接口的一部分（例如某些規格書文字提到建立標準機械尺寸并選定電氣接口要求，并使用2ch-LVDS）。

一句話：

1·你在“型號庫/采購市場”里會覺得eDP更常見；
2·你在“工控存量平臺/高亮寬溫項目”里會發現LVDS仍然非常常見，甚至是默認答案。

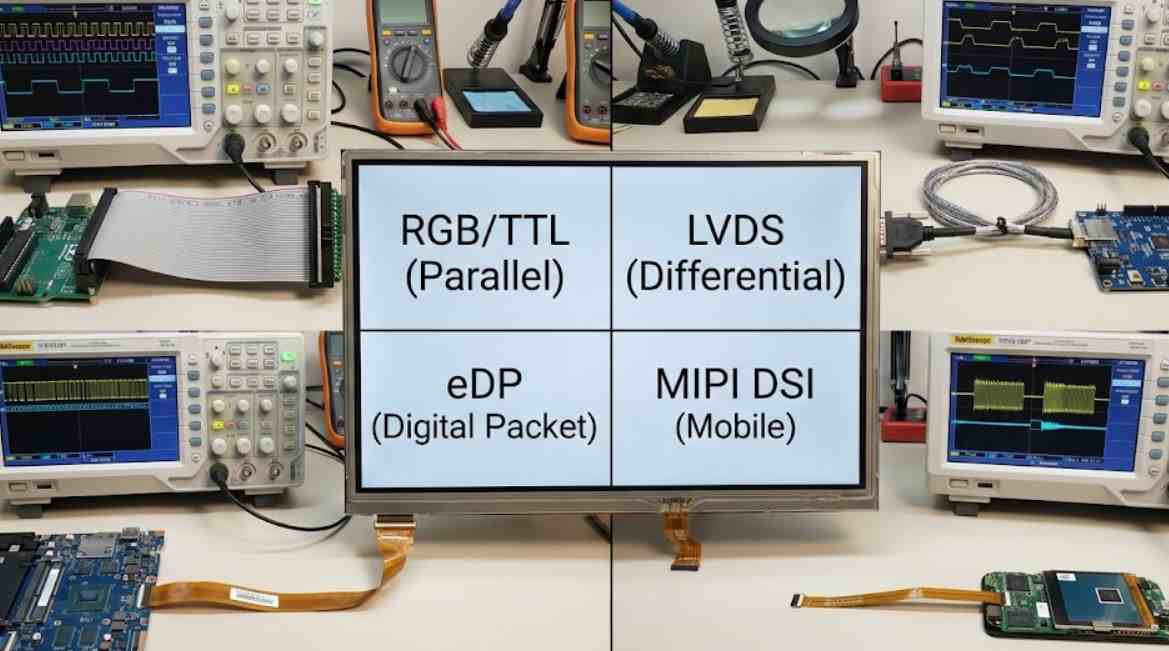

二、15.6寸真正容易選錯的是“接口合同”的三層結構

很多“選錯屏”的事故，表面原因是eDP/LVDS選錯，真實原因是你只確認了“名字”，沒確認“合同”。建議把接口拆成三層，你會立刻清晰：

第1層：物理層

（接口插得上嗎）

1·連接器pin數：eDP常見30pin（筆記本薄屏），工業也有40pin；LVDS常見30pin/40pin
2·連接器型號與鍵位：同為30pin，廠商/系列不同，可能“外觀像、定義不同”
3·FPC出線方向：底部左/右、正插/倒插（倒插非常容易讓線束裝反）

例如：BOENV156FHM-N46的規格書里提到eDP輸入與板載EDID，并在結構框圖里也出現“ConnectoreDP”。

而AUOG156HAN04.0則在“LVDSConnector”章節給出連接器與對應引腳信號。

第2層：電氣層

（電壓域、通道數對嗎）

1·eDP：lane數（1/2/4）、鏈路速率（如2.7Gbps）、是否需要AUX/HPD、EDID讀取方式
2·LVDS：1ch/2ch、6/8bit、VESA/JEIDA數據格式、通道映射、極性

你會發現：同是15.6eDP，也有eDP1.22lane、eDP1.32lane等差異（NV156FHM-N46與N156HCA-EBB就是典型）。

同是15.6LVDS，也可能是1ch（如G156BGE-L01）或2port（如P1560FHF2MA00）。

第3層：時序與系統層

（能點亮不等于能穩定）

1·上電順序：先邏輯后背光還是相反？需要延時嗎？
2·背光驅動：是否板載LEDdriver？需要外置恒流/升壓?jiǎn)幔?br /> 3·EMI與線束：LVDS長線束更常見；eDP對走線質量與阻抗一致性也更敏感
4·亮度與功耗：高亮背光的電源裕量、溫升、壽命衰減

NV156FHM-N46的規格書明確“LEDDriverbuiltin”，這會直接影響你背光供電與調光方式的選型。

天馬P1560FHF2MA00給出的背光功耗量級也提示你：工業高亮模組要先算電源與熱設計。

三、15.6寸并不存在“統一接口”

下面用（京東方、龍騰、天馬、群創、友達、京瓷）各給出“你在項目里可能遇到的接口組合”，讓你形成直覺：

京東方（BOE）

1·筆記本/薄屏生態：大量eDP。NV156FHM-N46明確eDP1.2、2lane。
2·也存在LVDS形態（尤其是特定應用或供貨鏈條中會出現LVDS版本），采購時不能只憑“品牌+尺寸”猜接口。

友達（AUO）

同尺寸段既有eDP也有LVDS：
1·eDP示例：G156HAN03.0（eDP1.22lanes30pins）。
2·LVDS示例：G156HAN04.0（規格書寫明LVDSreceiver與連接器）。

群創（Innolux）

1·工控常見LVDS：G156BGE-L01（1ch-LVDS、30pins）。
2·薄屏生態eDP：N156HCA-EBB（eDP1.32lane30pin）。

天馬（Tianma）

1·工業模組里L(fēng)VDS占比仍很高，尤其高亮寬溫：P1560FHF2MA00（2portLVDS8bit，1000cd/m²）。
2·也存在eDP型號庫：“天馬15.6eDP型號大全”頁面顯示有一批15.6eDP模組。

龍騰（IVO/龍騰光電）

近年在15.6薄屏與部分行業屏里eDP也很常見：例如leehon龍騰15.6eDP列表頁面、以及M156NWF4R0（eDP40pins、650nits）。

京瓷（Kyocera）

工業高端模組中既有傳統接口也有eDP形態，尤其在中大尺寸上出現eDP：如Leehon中的MCG156FDLAAQNN-AN05標注eDP。

應該得到的直覺是：15.6寸不是“接口統一”，而是“兩條生態并存”。真正的選型方法，是讓主板/系統先站隊，然后在站隊內挑供應最穩的型號。

四、怎么避免選錯

很多人問供應商：“這塊屏是eDP還是LVDS？”

這句話在工程上信息量太低。建議你把問題改成：確認Interface接口/Connector連接器/SignalTiming信號時序/PowerSequence電源順序。

為什么一定要這四個？因?yàn)榇蠖鄶?shù)翻車都藏在這四項里：

1·Interface：明確是eDP1.2還是LVDS2port
2·Connector：pin腳定義能否與線束匹配
3·SignalTiming：你主板的時序是否可配置到這個屏
4·PowerSequence：上電順序不對，輕則閃屏黑屏，重則損傷背光或面板

可以對照上面的真實資料：

BOENV156FHM-N46在“GeneralDescription/Features”里就把eDP1.2、2lane、鏈路速率寫得非常明確，同時提到板載LEDdriver和EDID。

天馬P1560FHF2MA00直接寫明“Interface:2portLVDS(8bit)”，并給出連接器匹配型號（FI-X30HL等）。

AUOG156HAN04.0則在信號描述中寫明LVDSreceiver，并展開連接器引腳定義。

五、最容易踩的5個坑

下面這5個坑，幾乎覆蓋了15.6寸項目里80%的點不亮/花屏/不穩定問題：

1：把“能插上”當成“能點亮”

同為30pin，可能一個是eDP，一個是LVDS；甚至都是eDP，也可能lane/定義不同。必須看Interface與Connector頁。

2：eDP只確認“eDP”，沒確認lane與速率

NV156FHM-N46是eDP1.22lane，并寫明2.7Gbpslinkrate。

如果主板只支持1lane，或者鏈路速率/訓練不匹配，就會“偶發黑屏/閃屏”。

3：LVDS只確認“LVDS”，沒確認1ch/2ch與6/8bit

群創G156BGE-L01是1ch-LVDS。

天馬P1560FHF2MA00是2portLVDS(8bit)。

主板端若固定為1ch，接到2ch面板往往根本點不亮或顯示異常。

4：忽略背光驅動“內置/外置”

NV156FHM-N46寫明板載LEDDriver。

工業高亮模組也可能板載或外置混用。背光供電與調光策略不一致，會導致黑屏、頻閃、壽命異?；蜻^(guò)熱。

5：只按“尺寸+分辨率+接口”下單，沒做“上電與時序?qū)Ρ?rdquo;

很多“點得亮但不穩定”的問題，最后都落在PowerSequence與Timing上。datasheet里通常給出上電時序要求與信號時序窗口（不同屏差異很大），不對表就會留下隱患。

六、建議選型思路

如果你想把選錯概率降到最低，建議把決策順序反過來：

第一步：設備主板現在輸出什么？

1·如果主板只有LVDS：優先LVDS屏（否則要加轉換板，系統復雜度與故障點增加）。
2·如果主板是eDP（尤其新平臺/計算模塊）：優先eDP屏，型號更豐富、供應鏈更大。

第二步：再按場景決定“工業級別”

1·室內/普通工控：普亮eDP薄屏常見，性?xún)r(jià)比高。
2·強光/戶外/高可靠：高亮寬溫工業模組里L(fēng)VDS仍非常常見（例如天馬高亮15.6工業模組采用2portLVDS）。

第三步：最后“在（京東方/友達/群創/天馬/龍騰/京瓷）里挑型號”

這時你挑的是：供貨穩定性、批次一致性、生命周期與替代路徑，而不是盲猜接口。

七、核對清單

1.型號完整后綴（含版本號）

2.信號接口類型：eDP/LVDS（寫清e(cuò)DP版本或LVDS1ch/2ch）

3.eDP：lane數、linkrate、是否有EDID、AUX/HPD需求（如NV156FHM-N46提到eDP1.2、2lane、2.7Gbps）。

4.LVDS：通道數、位寬、數據格式（VESA/JEIDA）、通道映射與極性（參考AUO、天馬LVDS連接器章節那種粒度）。

5.連接器pin數與連接器型號（含正插/倒插、鍵位）

6.供電電壓（邏輯/背光），背光驅動是否板載（NV156FHM-N46為板載）。

7.上電時序要求（PowerSequence）

8.信號時序（Timing：Pixelclock/HS/VS/DE或eDPlink訓練要求）

9.亮度與功耗（特別是高亮屏，先算電源與熱）

10.工作溫度/存儲溫度（工業寬溫要寫進需求）

11.生命周期狀態（Active/NRND/EOL）與替代建議

12.是否可提供樣品驗證支持（含線束/驅動板建議）

15.6寸不是“接口二選一”，而是“系統契約要對齊”

15.6寸不是“接口二選一”，而是“系統契約要對齊”，現在應該能更清楚地回答：

1·“全市場更常見”：15.6eDP型號更多，尤其薄屏生態。
2·“工業項目常見”：高亮寬溫與存量工控里L(fēng)VDS仍大量存在，且不少工業模組直接采用2portLVDS。
3·“怎么避免選錯”：別問“是不是eDP/LVDS”，要拿到四項數據（Interface/Connector/Timing/PowerSequence），并把lane/通道/位寬/背光驅動/上電時序逐項理清。
