TTL與LVDS信號區別：LCD工業液晶屏EMI性能對比

做工業設備顯示鏈路，真正讓人頭疼的往往不是“點不亮”，而是“現場一跑就不穩”：畫面偶發閃點、花屏、干擾一來就抖、換一根線束就復現不了、過了EMI又在客戶現場翻車。很多問題表面看像液晶屏或液晶模組本身，根因卻出在信號傳輸方式——尤其是常見的TTL（并行RGB/CMOS）與LVDS（低電壓差分）兩條路線。

這里把兩者從電氣本質講清楚：信號擺幅、傳輸形態、回流與共模敏感性如何影響EMI；再把工程層面的“會踩坑的點”講透：線束長度、連接器、布線規則、端接、地電位差、批量裝配一致性。

一、工業屏里說的TTL與LVDS分別是什么

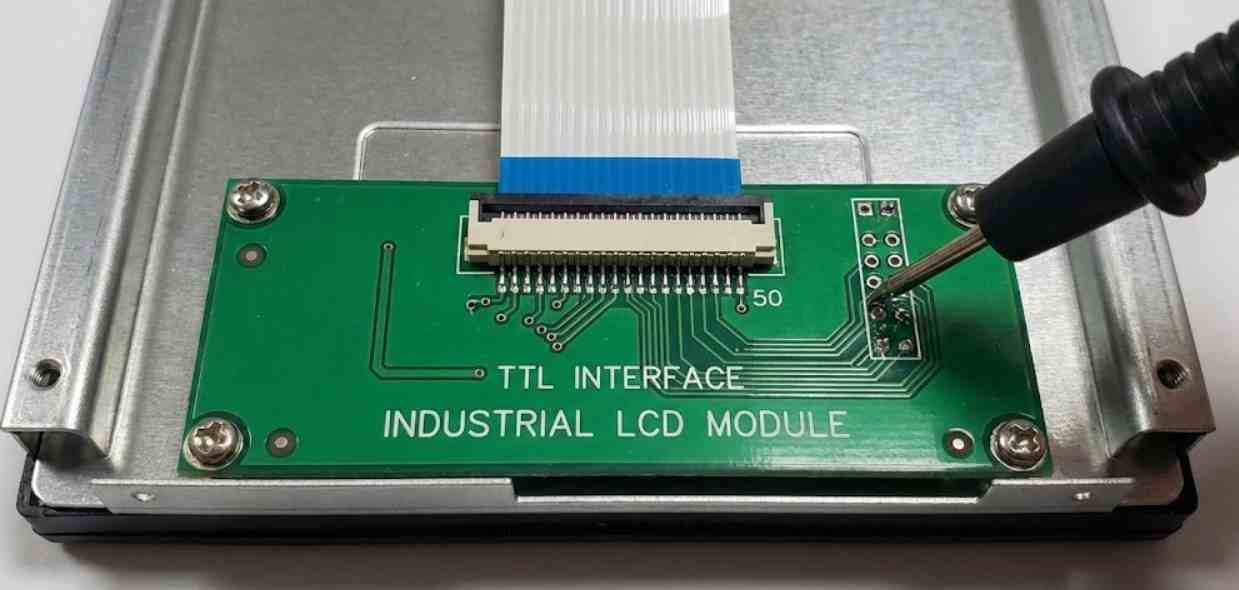

TTL：并行RGB/TTL

很多工程師口中的“TTL屏”，更準確是并行RGB接口（也常被歸到DPI、RGBparallel）：主控通過多根數據線同時輸出像素位（如18/24bit），再配合像素時鐘與同步信號，讓液晶模組端的TCON按節拍采樣像素。

NXP的LCD接口資料明確描述了這種并行RGB接口：面板TCON可接受最多24bit并行RGB，同時還需要像素時鐘與同步控制信號。

也就是說，TTL并不是“某個固定電平”，而是一類單端、并行、多線、依賴時鐘采樣窗口的傳輸a方式。

LVDS：低電壓差分信號

LVDS是標準化的低電壓差分電氣接口，ANSI/TIA/EIA-644/644A一類規范定義了其電氣特性。

在工業液晶屏/液晶模組領域，“LVDS屏”通常意味著：像素?cái)?shù)據被序列化后通過若干對差分線傳輸（常見數據對+時鐘對），再在模組端反序列化進入TCON。它相對TTL的最大特點是差分、低擺幅、對共模噪聲更不敏感，也是很多工業場景更容易做穩的原因之一。

二、決定EMI差異的核心：

電壓擺幅與傳輸方式不是一個量級，工業應用討論EMI，最有效的切入點不是“誰高級”，而是看兩件事：擺幅有多大、對共模干擾有多敏感。這兩點會直接影響輻射、串?dāng)_、地彈與抗擾度。

LVDS的關鍵電氣數據

TI對TIA/EIA-644（LVDS）接口的說明給出非常典型的數據范圍：在100Ω負載上，LVDS驅動器產生的差分電壓約247mV到454mV，并且具有典型1.2V的偏置/共模電壓。這組數據很重要，因?yàn)樗袻VDS的“低擺幅”量化了：差分?jǐn)[幅只有幾百毫伏，而不是幾伏。

TI的LVDS技術概述還指出：LVDS接收器可以容忍一定的地電位差，并結合LVDS典型1.2V偏置來討論共模范圍。這意味著在工業現場常見的“地不干凈、地線電位漂移”情況下，LVDS鏈路天然更有余量。同時，TI資料也解釋了LVDS為什么適合高數據率與較低功耗：電流模式、低擺幅讓功耗與頻率的相關性更弱，并且更利于高速。

TTL/并行RGB：?jiǎn)味恕[幅更大、回流更敏感

TTL邏輯傳統定義基于5V供電，邏輯閾值也相對“高擺幅”：TTL輸入低電平大致在0–0.8V，高電平大致在2V到Vcc之間。

工業顯示里常見的并行RGB并不一定嚴格用“5VTTL”，大量主控用的是3.3V/1.8VCMOS電平，但它們共同點一致：?jiǎn)味?、擺幅遠大于幾百毫伏，且需要穩定的地參考。擺幅越大、邊沿越陡，越容易形成更強的瞬態電流與更高的頻譜分量，EMI整改壓力會明顯上升。

這里不是說TTL一定“過不了EMI”，而是它對工程細節更敏感：回流路徑、地彈、串?dāng)_、線束走向、連接器接觸、像素時鐘邊沿質量，任何一項松動都可能在屏上變成“偶發問題”。

三、TTL“線多且同步”，LVDS“線少且差分”

TTL并行RGB需要哪些線

并行RGB接口除了R/G/B數據線，還需要像素時鐘與同步控制信號。NXP對RGB并行接口的描述中就明確出現：HSYNC、VSYNC、DE（DataEnable）以及像素時鐘（DOTCLK）等控制信號。

當你從18bit做到24bit，數據線數量繼續增加；再疊加背光PWM、復位、I²C/EDID等輔助線，線束寬度、連接器針腳數、裝配出錯概率都會上來。對工業項目而言，“線多”不僅是成本問題，更是可靠性問題：針腳多、接觸點多、震動氧化后更容易出現間歇性接觸不良；線束繞行越復雜，回流越不可控，串?dāng)_越難壓。

LVDS：差分對+端接，線數明顯下降

LVDS鏈路以差分對為單位，常見有數據對與時鐘對，端接通常為100Ω差分。TI的LVDS設計資料在示意中反復強調100Ω終端負載與差分電壓形成方式。

線數減少帶來的工程收益很直接：連接器更小、線束更窄、裝配一致性更好，同時差分結構對共模噪聲更不敏感。

四、為什么工業更常用LVDS做“更穩的中長連接”

EMI不是抽象概念，它在現場通常表現為三類問題：

1·畫面類：閃點、抖動、偶發花屏、邊緣噪點
2·觸控類：觸控漂移、誤觸（觸控與顯示共地時尤明顯）
3·認證類：輻射超標、傳導超標、抗擾度測試易死機或顯示異常

TI的資料明確指出LVDS的低擺幅與恒流特性使其更適合高速、低功耗，也隱含了對EMI更友好的基礎：開關電壓小、瞬態電流更可控。

再疊加差分傳輸對共模噪聲的抵消特性，LVDS通常更適合工業設備里“主板與液晶模組存在一定距離、線束需要繞行、現場有電機/變頻器/繼電器”的場景。

TTL并行RGB在這些場景下不是不能做，但會更依賴一整套“補救組合”：縮短線束、增加屏蔽、優化地與回流、減緩邊沿、降低像素時鐘、加串聯電阻、重新走線、調整線序……每一項都可能帶來成本和周期。

五、不要只看“屏支持什么”，要看“系統能不能做穩”

下面這些點，決定最終交付是“穩定量產”還是“樣機可用、量產翻車”。

TTL偏短、LVDS更適合跨板

1·TTL并行RGB更適合板對板或短FPC，距離一長，時鐘與數據偏斜、串?dāng)_、回流不穩定會快速放大。
2·LVDS因?yàn)榈蛿[幅差分與一定的地電位差容忍度，通常更適合跨板連接與更復雜的走線路徑。

接地與地電位差：

工業設備經常出現地電位差、地線電流大、機殼接地路徑復雜。LVDS資料提到接收端對groundshift有一定容忍度，并結合1.2V偏置討論共模范圍，這是它在工業現場更“抗造”的關鍵之一。

TTL/單端信號對地參考更敏感，當?shù)夭环€(wěn)時，同樣的噪聲更容易直接表現為邏輯電平擾動或采樣窗口被破壞。

端接與布線規范：

LVDS更像“少而精”，TTL更像“多而散”

LVDS必須把差分阻抗、長度匹配、端接位置做對，錯了會直接花屏或誤碼。
TTL每根線都可能需要串聯電阻、線序規劃、回流控制，問題分散且更依賴經驗；你在EMI整改時也更容易變成“打一槍換一個點”。

成本與維護：

不要只算BOM，還要算返工與一致性

TTL看起來省器件（不需要序列化/反序列化鏈路），但線束與連接器成本可能更高，現場問題也更難定位。

LVDS可能在接口器件、板級設計上更嚴格，但線束簡單、批量一致性更好，長期維護成本往往更可控。

這類“隱形成本差異”往往決定工業項目是否賺錢。

六、選擇建議

更適合TTL（并行RGB/TTL）的典型場景

1·主板與液晶模組距離很短，板對板或短FPC可實現
2·分辨率與像素時鐘不激進，現場干擾相對可控
3·團隊對RGB時序調試更熟，具備信號測量與整改資源
4·產品強調成本敏感、結構緊湊，且量產裝配可控

TTL本質是“簡單直連”，當結構天然幫你把距離和回流控制住，它可以很穩定，也很經濟。NXP對RGB并行接口的描述也說明該接口能通過可編程極性適配不同面板時序，適合在短鏈路內做靈活配置。

更適合LVDS的典型場景

1·屏與主板存在跨板連接，線束不可避免要繞行
2·現場有電機、變頻器、繼電器、強電共地等干擾源
3·對EMI整改成本敏感，希望一次性做穩量產
4·更關注長期可靠性與維護一致性（線束更少、針腳更少）

LVDS的低擺幅（約247–454mV差分）與典型1.2V共模偏置是可核查的數據依據，差分結構與恒流特性也解釋了它更容易做出低EMI、可高速傳輸?shù)南到y(tǒng)。

接口選擇要與“線束形態”綁定評審

很多項目不是接口理論不行，而是結構把它逼到不可控：

1·TTL方案遇到長線束，后期再怎么補救都像打地鼠
2·LVDS方案如果連接器/線材/端接做錯，同樣會翻車

選型評審時把“線束長度、路徑、屏蔽、接地、連接器”寫進決策條件，往往比爭論接口名詞更有效。

七、常見問題

Q1：TTL和LVDS最本質的差別是什么？

本質在電氣與傳輸方式：TTL/并行RGB是單端并行、多線同步采樣；LVDS是低擺幅差分傳輸。LVDS差分電壓典型只有幾百毫伏（約247–454mV范圍）且共模偏置約1.2V，這種低擺幅差分結構更有利于降低EMI并提高對共模干擾的容忍度。

Q2：為什么同樣分辨率，TTL在現場更容易出現閃點/花屏？

并行RGB依賴像素時鐘采樣窗口，線多且單端，任何串?dāng)_、地彈、線長偏斜都可能破壞采樣時序。工業現場干擾源多、地參考更復雜，問題會被放大。NXP對并行RGB接口的描述顯示其依賴DOTCLK與HSYNC/VSYNC/DE等信號協同工作，時序鏈路本身就更敏感。

Q3：LVDS是不是就一定能“隨便拉長線”？

不能。“更適合中長連接”不等于“無限長”。距離取決于速率、線材損耗、連接器質量、端接與布線。LVDS的優勢是低擺幅差分和一定的地電位差容忍度（資料提到接收器可容忍一定groundshift），但仍需要嚴格按差分鏈路規范設計與驗證。

Q4：工業屏要過EMI認證，選LVDS就穩了嗎？

LVDS更容易把基礎做穩，但不是“選了就過”。端接、差分阻抗、參考地連續性、線束屏蔽與接地策略仍然決定最終結果。LVDS資料強調低擺幅與恒流特性帶來低功耗與更利于高速的特征，但工程實現仍需驗證。

Q5：已經定了TTL接口，后期EMI壓力大，有沒有補救策略？

有，但通常意味著成本與周期增加。常見做法包括：縮短RGB線束與優化走線路徑、完善回流與接地、在時鐘與數據線上加串聯電阻減緩邊沿、降低像素時鐘或優化刷新策略、增加屏蔽與濾波。若結構允許，也會評估把并行RGB序列化成差分鏈路再傳輸（本質是把“長距離段”換成更適合的傳輸方式）。相關并行RGB信號組成與時序依賴在主控資料中有明確描述，便于你做針對性整改。
