加熱帶在LCD工業液晶屏設備中的應用解決方案

工業液晶屏設備在戶外、車載、礦山、港口、風電/光伏站、冷庫等場景中經常面臨低溫啟動、晝夜溫差大、濕熱凝露、結霜結冰等問題。此時，單純依賴“寬溫屏”并不總能覆蓋全部工況：液晶響應會變慢、拖影加重，觸控可能不靈敏，玻璃/偏光片可能因冷凝起霧導致可讀性下降，甚至出現低溫下的顯示異常與啟動失敗。

加熱帶（也常被稱為柔性加熱片、Kapton加熱膜、硅橡膠加熱片、PTC加熱膜等）在工業顯示系統中最常見的價值，是把屏體及其周邊結構維持在一個“可顯示、可觸控、可長期穩定”的溫度區間，同時抑制冷凝與結霜，從系統層面提升低溫可用性與運維確定性。

一、為什么工業液晶屏需要加熱帶

1. 低溫導致液晶響應顯著變慢

液晶材料在低溫下黏度上升，像素翻轉速度變慢，表現為拖影、殘影、灰階響應變差。即便面板標稱支持較低工作溫度，低溫下的動態效果也會明顯下降，部分界面（曲線、滾動、頻繁刷新）會被放大缺陷。

加熱帶的作用是讓面板在啟動與運行時保持在更適合的工作溫度，從而恢復響應速度與灰階表現，讓“能點亮”升級為“可用、可讀、可操作”。

2. 溫差與濕度引發冷凝，直接毀掉可讀性與穩定性

戶外設備或密封機柜在夜間降溫后，內部空氣含濕量不變但溫度下降，容易在蓋板玻璃、觸控玻璃或屏腔內壁形成霧氣與水珠。冷凝會帶來四類問題：

畫面發白發灰、局部模糊、強反光加重
觸控誤觸/漂移（尤其電容觸控對水膜敏感）
腐蝕風險上升（FPC、連接器、金屬件、PCB三防不足時更明顯）
密封結構內的長期濕熱累積，縮短器件壽命

加熱帶在這里更多扮演“防結露”的角色：把關鍵表面溫度抬高到露點以上，顯著降低起霧概率。

3. 冷啟動與熱沖擊會放大結構風險

一些設備在極低溫環境下通電啟動，如果背光或功率器件迅速發熱，而玻璃、框體仍處于低溫狀態，會形成溫差應力。加熱帶可以做“溫升緩沖”：先把屏腔與玻璃溫度拉上來，再點亮背光或開放觸控，降低熱沖擊風險。

二、加熱帶往往“必選”的設備類型

1.戶外HMI與控制箱

充電樁、戶外自助終端、交通設備、箱變/逆變器監控、風電控制柜等，常見痛點是夜間凝露與清晨低溫啟動失敗。

2.工程機械與車載顯示

礦卡、挖機、港口機械駕駛室等，低溫下需要快速可用，且振動環境要求加熱方案必須可靠、抗疲勞。

3.冷庫/冷鏈與低溫倉儲

環境溫度長期較低，屏幕可能持續處于低溫響應差狀態，同時空氣濕度與冷凝問題突出。

4.高海拔/強風環境

溫度低、溫變快，屏腔內部熱平衡更難，凝露與霜更容易出現。

立煌推薦京東方（BOE）、龍騰（IVO）、天馬（Tianma）、群創（Innolux）、友達（AUO）和京瓷（Kyocera）的工業液晶屏型號，這些型號適用于低溫環境，并與加熱帶結合使用以提升啟動可靠性和抗結露性能。聚焦于低溫適應性、工作溫度范圍、亮度等關鍵指標。注意：選型時，應結合加熱帶進行熱模擬測試，確保系統整體穩定性。

品牌	型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	功耗 (W)	壽命 (小時, L70)	其他特性
京東方	EV156FHM-N80	15.6“/1920x1080	1000	1000:1	-30~80	15-20	50,000	高亮寬溫，適合加熱帶輔助低溫啟動，光學貼合支持
龍騰	M123AWF4 R0	12.3”/1920x720	1000	1000:1	-30~85	14-18	60,000	寬溫設計，抗振，加熱帶兼容防結露，IP兼容
天馬	P-Series 8.4“ VGA	8.4”/640x480	450	800:1	-30~80	10-15	50,000	工業級寬溫，適合低溫振動環境，加熱帶均勻加熱
群創	G121AGE-L03	12.1“/800x600	450	800:1	-30~80	12-16	60,000	寬溫抗振，加熱帶輔助抗結露，長壽命優化
友達	G156HAN04.0	15.6”/1920x1080	1000	1000:1	-30~85	18-22	70,000	高亮寬溫，AR涂層支持加熱帶，熱穩態優秀
京瓷	TCG084XGLAAPNN-AN00-S	8.4“/1024x768	1000	800:1	-30~80	12-18	50,000	寬溫高亮，適合加熱帶防霜，工業耐用設計

三、加熱帶“加在什么位置”

1. 背部加熱：給液晶模組與背光區“打底”

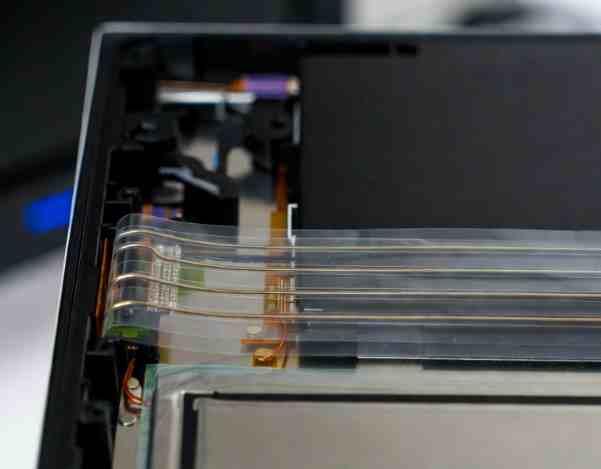

最常見做法是把柔性加熱片貼在LCD模組背面（金屬背板、支撐板或散熱板上），通過導熱把熱量均勻傳給面板和背光區域。優點是受外界風影響小、效率高、對外觀無影響；缺點是設計不當可能形成局部熱點，引發亮度不均或“熱斑”。

適用：大多數工控屏、嵌入式顯示模塊、機柜內顯示。

2. 邊框/腔體加熱：以“防結露”為目標

加熱帶貼在框體、腔體內壁或蓋板周邊，通過抬升腔體溫度與玻璃邊緣溫度來抑制露點冷凝。此方案對“起霧”改善明顯，且不必把整塊面板溫度抬得很高。

適用：密封前面板、帶大蓋板玻璃的戶外設備、強濕環境。

3. 前端玻璃加熱：防霜、防冰與強反光場景

在極端環境（雨雪、結冰、海風冷凝）中，可能需要對蓋板玻璃直接加熱，避免結霜結冰影響可讀與觸控。此時熱源更靠近外表面，功耗會更高，且需要兼顧觸控性能與表面溫度安全。

適用：嚴寒地區戶外終端、帶觸控的戶外設備、強結冰風險場景。

四、加熱帶的常見類型：

1. 聚酰亞胺（Kapton）柔性加熱片

特點：薄、輕、響應快，便于貼合在狹小空間；常用于背部加熱或邊框加熱。

關注點：粘接膠層耐溫、耐濕與長期可靠性；需要防止局部翹邊與氣泡。

2. 硅橡膠加熱片

特點：更耐環境、機械韌性更好，適合振動場景；可做較大面積加熱。

關注點：厚度通常更大；安裝空間與壓裝結構要預留。

3. PTC自限溫加熱片/加熱膜

特點：具備“溫度越高電阻越大、功率自動下降”的特性，理論上更安全，控制電路可簡化。

關注點：溫度一致性與功率曲線需要匹配項目；在極低溫啟動的初期電流沖擊要評估。

在工業液晶屏設備里，常見策略是：背部用Kapton或硅橡膠加熱片做均勻加熱，邊框或玻璃周邊用小功率加熱條做防結露補償，再用控制策略把功耗與溫升管住。

五、從“能加熱”到“可控、可驗收”

1. 基本控制單元

溫度傳感器：NTC最常見，也可能用RTD/數字溫度計
控制器：MCU/PLC/獨立溫控器
功率器件：MOSFET、固態繼電器或繼電器（視功耗與壽命要求）

2. 典型策略

1）預熱啟動（Pre-heat）

環境溫度低于閾值時，先加熱一段時間或加熱到設定溫度，再點亮背光/開放觸控。此策略能明顯改善低溫響應與冷啟動成功率。

2）恒溫/分段控制

按溫度分檔控制功率：低溫全功率，中溫半功率，接近目標溫度后維持，避免過沖。

3）PWM精細控制

通過PWM調功率可以把溫度波動控制得更小，適合對顯示均勻性敏感的系統，但需要關注PWM頻率對EMI與電源紋波的影響。

4）露點防結露邏輯（高級做法）

若系統有濕度傳感器，可估算露點溫度，讓玻璃或腔體溫度始終略高于露點，既防霧又節能。即便沒有濕度傳感器，也可以用經驗閾值配合“夜間小功率保溫”取得較好效果。

3. 必須具備的保護

過溫保護：雙重保護更穩（軟件限溫 + 硬件溫控開關/熔斷器）
過流/短路保護：保險絲或電子保護
失效安全：傳感器斷線、控制器死機時進入安全態（斷電或降功率）

六、加熱帶不是“貼上就好”，關鍵是熱路徑

加熱方案的難點在“熱怎么走”。如果熱路徑設計不清晰，就會出現功耗高但屏仍冷、或局部過熱導致畫面問題。

1. 熱路徑的基本原則

熱源（加熱片）應緊貼導熱良好的結構件（鋁板、金屬支架、背板）
需要導熱介質時使用導熱雙面膠/導熱墊，但要控制壓縮比與老化
避免把熱“加在空氣里”，空氣層太厚會導致效率極差
大面積加熱優先均勻分布，小面積加熱容易形成熱點

2. “熱點”會帶來什么問題

局部亮度或色彩不均（熱斑、云斑感增強）
膠材老化、偏光片應力、密封材料疲勞
觸控漂移（局部溫差會影響觸控基線穩定性）
長期可靠性下降

工程上常見做法是：加熱片面積盡量接近被加熱區域，功率密度不過度集中，同時用金屬背板把熱擴散開。

七、加熱帶需要和背光、貼合、觸控一起考慮

1.與背光協同

背光本身是熱源。很多戶外設備在高亮檔位下背光發熱明顯，如果加熱帶與背光同時滿功率，熱穩態可能超出預期。常見策略是：低溫先加熱再點亮；溫度上來后降低加熱功率，避免熱源疊加。

2.與光學貼合協同

貼合結構更容易抑制內部冷凝，但也更敏感于溫差與膠層應力。加熱方案要更均勻、更緩慢，避免熱沖擊。

3.與電容觸控協同

觸控對水膜與溫度漂移敏感。加熱帶可以減少結露，但若控制不穩導致溫度大幅波動，觸控也可能漂移。觸控控制器固件參數（濾波、閾值、手套/水模式）與溫控策略要一起驗證。

八、讓加熱帶在現場“幾年不掉鏈子”

1.粘接與固定

膠材要耐溫、耐濕、耐老化
貼合表面清潔度要可控（油污會導致脫落）
線束出口要做應力釋放，避免振動拉扯導致開路

2.線束與連接器

加熱電流通常比信號線大，線徑、端子壓接與溫升要評估
走線避開高噪聲區域，必要時采用屏蔽或合理接地

3.防水密封

前端玻璃加熱更容易遇到水汽侵入與結露，應同步設計透氣防水與排水路徑
密封不當會導致“越加熱越積水汽”，反而更容易起霧

九、把“加熱有效”做成可復現測試

為了避免“實驗室可以、現場不行”，建議至少做以下驗證：

1.低溫冷啟動驗證

在目標最低環境溫度下，記錄預熱時間、點亮成功率、觸控可用性、畫面拖影改善程度。

2.熱穩態驗證

設備連續運行到熱穩態后，檢查：溫度分布是否均勻、是否觸發降額、是否出現亮度不均或閃爍。

3.冷凝/起霧驗證

在濕熱與溫差條件下驗證蓋板起霧概率，必要時做多輪溫循與濕熱組合驗證。

4.振動與運輸驗證（車載/工程機械）

檢查加熱片粘接、線束與連接器是否松動，避免后期出現間歇性開路。

常見誤區與避坑清單

1.只看“加熱片功率”，不看熱路徑：結果是功耗高、效果差，或者局部過熱。

2.傳感器位置不合理：溫度傳感器貼在熱源旁邊會“虛高”，貼在遠處又“虛低”。傳感器位置應代表“被保護對象”的真實溫度（如玻璃邊緣、面板背板中部等），必要時雙點測溫。

3.缺少硬件過溫保護：軟件控溫一旦失效，風險很難接受。硬件溫控開關/熔斷是工業設備更穩妥的底線配置。

4.線束無應力釋放：振動場景容易出現開路，表現為“偶發低溫失效”，定位成本極高。

5.溫控策略與背光策略互相打架：低溫時背光全開反而加重?zé)釠_擊；高溫時加熱未降額導致溫升超限。溫控與背光檔位應聯合設計。

2. 常見問題

Q1: 加熱帶在工業液晶屏設備中的功率密度應如何選擇，以避免局部過熱？

A1: 功率密度通?？刂圃?.3-1.5 W/cm²范圍內，具體取決于屏體尺寸和熱路徑設計；過高可能導致熱斑和顯示不均，應通過有限元熱模擬驗證均勻性，并在熱穩態條件下測試溫度分布，以確保不超過屏體耐熱極限。

Q2: 如何評估加熱帶對工業液晶屏壽命的影響？

A2: 加熱帶可通過維持穩定溫度區間延長屏體壽命，但需評估長期熱應力；推薦參考L70標準（亮度衰減至70%的時間），在目標溫度下進行加速壽命測試（ALT），并結合制造商數據確保加熱方案不加速背光衰減。

Q3: 在濕熱環境中，加熱帶如何有效防止結露？

A3: 通過抬升屏腔或玻璃表面溫度至露點以上（通常高5-10°C），結合濕度傳感器實現智能控制；同時，確保密封結構和排水路徑設計到位，避免水汽積聚，并通過濕熱循環測試（IEC 60068-2-38標準）驗證防結露效果。

Q4: 加熱帶的控制策略如何與液晶屏背光系統協同？

A4: 采用分級控制，如低溫預熱后逐步點亮背光，避免熱沖擊；通過MCU集成PWM調光和溫度反饋，實現協同管理，確?？偀嶝?fù)荷可控，并在系統驗證中檢查協同下的響應時間和穩定性。

Q5: 振動環境下的加熱帶安裝有哪些關鍵注意事項？

A5: 確保加熱帶固定使用耐振膠材和應力釋放設計，避免翹邊或斷線；參考IEC 60068-2-6振動標準進行測試，優先選擇柔韌性強的硅橡膠類型，并驗證線束連接在振動下的電氣連續性，以維持長期可靠性。

加熱帶在工業液晶屏設備中的應用，本質是一套“低溫可用性 + 防結露 + 熱穩態可靠性”的系統工程。正確的方案通常包含：合理的加熱位置與熱路徑、穩健的控溫策略、完善的過溫與過流保護、與背光/貼合/觸控協同驗證，以及面向現場振動與濕熱的安裝可靠性設計。做到這些，加熱帶才能從“輔助件”升級為“可靠性配置”，顯著提升戶外與低溫環境下的交付確定性。
