煤礦井下防爆設備夏普工業液晶屏嵌入式應用場景解決方案

煤礦井下的顯示系統，和常見工控液晶設備最大的差別不在“分辨率、色彩、尺寸”，而在“安全屬性先于一切”。瓦斯與煤塵環境決定了顯示液晶模組不只是“屏幕”，而是防爆系統的一部分：電氣能量受控、最高表面溫度受控、殼體結構與密封可靠、抗腐蝕與抗潮霧到位、振動沖擊下不失效，同時還要在粉塵、滴水、強反光（礦燈/頭燈）、低照度與長時間連續運行中保持可讀。

從監管與標準體系看，煤礦井下儀器儀表通常要求采用本質安全型、隔爆型或其組合等防爆型式，并需符合 GB 3836 系列相關要求；同時對防護等級、三防涂覆、最高表面溫度、火花點燃試驗、EMC 抗擾度等都有明確約束。在礦用產品準入層面，國家礦山安全監察局已發布執行安全標志管理的礦用產品目錄并明確實施日期，納入目錄的礦用產品需按安全標志管理要求執行。

在這樣的邊界條件下，“夏普工業液晶屏嵌入式設計”的價值，往往體現在兩點：一是模組層面具備更貼近工業系統的接口、電源與反射控制特性，便于做低能量、低反射的整機光電設計；二是系統層面通過“隔爆腔/本安腔分艙、能量限制、溫升控制、結構密封與運維策略”的組合，把屏真正融入防爆體系，而不是把屏當作外設硬塞進去。

基于煤礦井下防爆設備的顯示難點出發，分析夏普工業液晶屏在陽光可讀方案中的價值點。精顯本次的指南提供場景根因、約束體系、架構設計、關鍵點、測試認證和推薦組合，適用于煤礦裝備工程師和集成商，幫助實現安全、可讀、可靠的嵌入式顯示系統。

一、煤礦井下哪些設備真正需要“可用、耐用、可驗收”的屏

井下顯示并不只出現在“監控大屏”。更多時候，它承擔的是“現場操作與安全告警的人機界面”，典型落點包括：

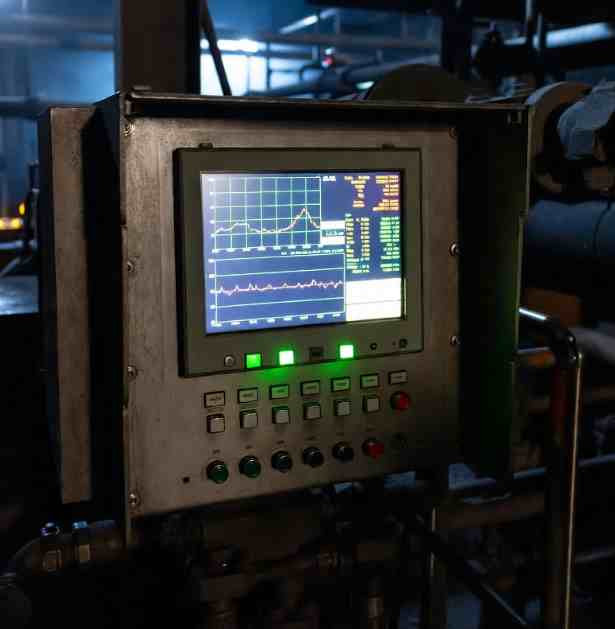

1.固定式監測監控與分站設備

瓦斯/一氧化碳等監測分站、風門/風機聯動控制箱、供電監測、泵站聯控、皮帶運輸機保護與集中控制等。此類設備常要求長時間常亮或周期性點亮，界面以數值、閾值、告警與狀態為主。

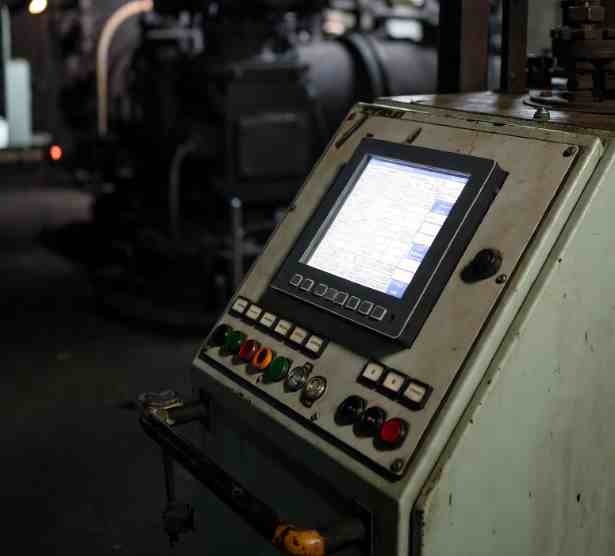

2.采掘工作面設備的人機界面

采煤機、掘進機、轉載機、刮板機、乳化液泵站、支架電液控制等的就地控制面板。此類場景粉塵多、滴水多、振動沖擊更明顯，操作員常戴手套，觸控方式與蓋板材料選擇很關鍵。

3.井下移動終端與便攜儀器

便攜式檢測儀、巡檢終端、定位/通信終端等，往往優先考慮低功耗、抗跌落與在低照度下的對比度；同時要避免“礦燈照射下強反光導致讀數不清”。

4.防爆攝像/顯示聯動與智能巡檢

視頻聯動終端、遠程協作顯示、應急指引終端等，除可讀性外還涉及鏈路可靠性與電磁兼容。

陽光/礦燈入射 --> 蓋板表面 (反射率約4%)(  屏幕LCD (黑位抬升)) --> 空氣層 (二次反射放大) (眩光/發灰)

這些場景共同指向：屏幕是安全鏈路的一部分，不同場景的差異主要在“是否必須本安、是否允許隔爆腔、是否需要觸控、是否長時間常亮、是否受限于電池”。

二、井下防爆顯示的硬約束：先把“不能做什么”講清楚

1、防爆型式與系統分艙思路

煤礦井下儀器儀表的防爆型式通常需在本質安全型、隔爆型及其組合等范圍內選擇，比如要滿足 GB 3836.1、GB 3836.2-2021、GB 3836.4-2021、GB 3836.9 等要求。

工程上更常見的落地方式是“隔爆腔 + 本安腔”組合：高能量部分（電源、繼電器、功率驅動）放入隔爆腔；人機界面（顯示、按鍵、觸控、信號接口）盡量放入本安腔，通過隔離與能量限制實現安全邊界。IECEx 對 Ex d（隔爆）、Ex i（本安）等保護型式的基本概念與適用點也給出了清晰框架，可用于對外解釋方案選擇邏輯。

2、環境條件與防護等級

井下儀器儀表常見的正常工作環境條件可包含溫度（0~40）℃、相對濕度≤98%RH，并要求貯存溫度（-40~60）℃；防護等級方面，采掘工作面使用的儀器儀表通常要求達到 IP65，其他場所可為 IP54。

這意味著：屏幕前端的蓋板、密封、排水/防凝露設計，必須與 IP 目標一致，不能只按室內工控的習慣處理。

3、最高表面溫度與“熱設計優先級”

井下設備對溫升與最高表面溫度有明確上限要求，例如相關技術要求中提出：在正常和故障狀態下其元器件、外殼及連接導線最高表面溫度應不超過 150℃。

即便不同產品的最終限制值會隨防爆等級、EPL/溫度組別而不同，核心原則是一致的：顯示背光與電源的熱，必須被“可計算、可測量、可復驗”地控制住。Ex 體系對溫度等級與表面溫度風險的說明也強調了“熱表面是主要點燃源之一”。

4、防腐蝕與三防涂覆

井下潮濕與腐蝕性環境對接插件與PCB極不友好。相關技術要求明確提出：外殼、接插件和零部件應采取防銹防蝕措施，印制電路板應至少涂覆兩次三防（防腐、防霉、防潮）漆。

這對顯示子系統尤其重要，因為顯示與觸控的FPC、連接器、驅動小板往往是“先出問題的地方”。

指標組	關鍵要求示例	測試口徑示例
亮度口徑	全白持續，熱穩態，多點平均	預熱1小時后測，帶蓋板狀態
反射口徑	AR/AG，<2%反射率	鏡面峰值，角度變化驗證
熱穩態口徑	連續運行不降額，或降額曲線明確	最高溫度下復測亮度
場景口徑	正午/側視/俯視，關鍵界面可辨	太陽鏡兼容，記錄照度/角度

三、為什么在井下方案里強調“工業液晶屏 + 嵌入式系統”的組合方式

夏普的工業 TFT-LCD 模組在行業里常見的工程特征之一，是更貼近嵌入式系統的供電與接口范式：例如部分模組采用 LVDS 接口、面板驅動電壓為 3.3V，并集成背光單元；同時也會強調低反射特性以改善可視體驗。

這些特征對井下防爆設備有直接好處：

1.低電壓接口更容易做本安側能量管理：3.3V 邏輯與差分接口（如LVDS）在“受限能量、受控電流、隔離傳輸”體系里更容易實現工程閉環（最終仍需按整機本安參數設計與認證試驗為準）。

2.LVDS 等差分鏈路對井下電磁環境更友好：井下大功率設備、變頻器、長線纜并行敷設，容易產生干擾耦合。差分鏈路在抗共模干擾上更有優勢，便于通過EMC抗擾度測試體系（例如相關要求引用了射頻輻射抗擾度、電快速瞬變、浪涌等試驗）。

3.“低反射”是井下可讀性的關鍵，不是可選項：井下并沒有太陽直射，但礦燈/頭燈在近距離照射時會產生比室內更刺眼的鏡面高光，尤其在玻璃蓋板+潮濕水膜的情況下更明顯。低反射模組基礎疊加合理的蓋板工藝，能顯著降低“照著燈反而看不清”的現場投訴。

需要強調的是：具體型號的亮度、工作溫度范圍、背光壽命、視角等參數差異很大，方案設計必須以選定型號的datasheet與整機熱穩態實測為準。

夏普型號參考

Sharp型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	適用井下場景	其他特性
LQ104V1DG51	10.4"/640x480	450	800:1	-30~70	固定監控/控制箱	LVDS接口，寬溫設計，長壽命50,000小時
LQ121S1LG75	12.1"/800x600	450	800:1	-30~70	移動終端/手術顯示	LVDS接口，高對比，抗振支持
LQ150X1LG91	15"/1024x768	500	1000:1	-30~70	便攜檢測/巡檢	LVDS接口，低功耗，長壽命50,000小時

四、把屏幕嵌進“隔爆/本安”體系，而不是把屏當外設

架構A：隔爆主控+本安顯示/輸入（井下固定設備最常用）

1.隔爆腔：電源輸入、功率變換、主控板（含通訊）、繼電器/輸出驅動

2.本安腔：顯示模組、觸控/按鍵、指示燈、低能量傳感器接口（視系統劃分）

3.腔間連接：采用隔離通信與能量限制（隔離電源/隔離接口/限流限壓網絡），并滿足爬電距離、電氣間隙等要求。

優勢：把高風險點燃源封裝在隔爆腔，顯示與操作面保持低能量，整體更容易通過系統級評審與復測。

難點：腔間走線、隔離器件、熱通道與維護策略需要一開始就規劃，否則容易出現“認證通過但維護困難”或“維護方便但安全邊界被破壞”的矛盾。

架構B：全本安便攜終端（電池供電的檢測/巡檢設備）

1.能量預算嚴格：背光、CPU、無線通信是remember“三大耗電源”

2.屏幕策略：優先對比度與低反射，其次再談高亮；同時要有夜間最低亮度，避免炫目

3.故障態安全：短路、過溫、背光驅動失效時，能量與溫升仍需受控

優勢：現場靈活、部署快。

難點：功耗與可讀性、續航與亮度之間要做工程妥協。

五、可讀性只是表象，底層是安全、熱與可靠性

1、屏幕選型：先按“信息類型”定尺寸與分辨率

井下控制界面大多是“數值+狀態+告警”，并不需要過高分辨率，但需要：

大字號可讀（戴防護裝備、粉塵環境、視距變化）

高對比配色（灰階層次在潮濕反光下容易丟失）

低反射與抗眩（礦燈照射下依然可讀）

固定面板常見思路是：7——12.1英寸覆蓋多數就地控制與分站；15英寸以上用于集控與視頻聯動。便攜終端則更多在3.5——7英寸區間做取舍（以續航與單手操作為主）。

2、光學與蓋板：井下更看重“抗反光+可清潔+不積水膜”

建議把蓋板當作“前端安全與可讀性器件”，重點考慮：

表面處理：低反射/抗眩策略與清潔友好性平衡

防霧與水膜：潮濕環境下水膜會把反射放大，前端疏水/易清潔處理比單純加亮度更有效

結構遮光：黑邊絲印與內部消光，減少腔體內反射與漏光

這里“低反射”并不是營銷詞，而是直接對應到模組與整機的可讀性底線；部分夏普模組在資料中也明確描述為低反射類型。

3、觸控與手套操作：優先可靠性，其次才是“手感”

井下常見操作狀態包括手套、潮濕、粉塵附著。觸控方案應圍繞：

誤觸與漂移：濕手/水膜對電容觸控影響明顯，需要做水態抑制策略

手套可用性：可通過結構與算法改善，但越激進越容易帶來誤觸

替代交互：關鍵動作建議保留實體按鍵或旋鈕，觸控僅作為輔助

從安全角度，關鍵確認/緊急停機/復位類操作，不建議只依賴單一觸控通道。

4、電源與本安能量限制：背光驅動是重點對象

在本安側，背光驅動往往是最大的能量源與熱源。設計上建議：

優先選高效率背光與驅動拓撲，減少同等亮度下的輸入功率

分檔亮度策略：默認中亮，告警/應急再提升，降低平均溫升與功耗

故障態限制：背光短路、驅動異常時，限流/限壓鏈路仍有效

同時，電氣間隙與爬電距離等結構要求也需要與防爆標準要求一致。

5、熱設計：讓溫升“可復驗”，而不是靠經驗

井下設備散熱常受限（密封、隔爆結構厚、對流差）。熱設計建議從三條路徑入手：

1.熱源識別：背光、DC/DC、隔離器件、主控SoC

2.熱通道：熱源 → 導熱介質 → 殼體 → 外表面

3.熱穩態驗證：在最高環境溫度與最低風速假設下，做長時間熱穩態測試，并在故障態下驗證最高表面溫度約束

相關技術要求對最高表面溫度給出明確上限（例如≤150℃）并強調正常與故障狀態都要滿足。

6、結構密封與防護：IP65不僅是圈一條膠

既然采掘工作面常要求 IP65，結構設計要把“密封、排水、應力、維護”四件事一起考慮：

密封：圈膠位置與壓縮量可控

排水：避免密封腔體積水長期浸泡接插件

應力：振動沖擊下密封不位移，玻璃不開裂

維護：可更換件（蓋板/觸控/屏）應有不破壞防爆邊界的拆裝路徑

7、防腐與連接可靠性：接插件與FPC是“第一風險點”

井下濕熱與腐蝕容易先擊穿連接可靠性。建議落實：

接插件選型：鎖扣、防松、鍍層與密封等級

線束固定：應力釋放，避免線束承受拉力

PCB三防：至少兩次三防涂覆是明確要求之一

殼體涂層：防銹防蝕且均勻牢固

熱設計流程

開始

↓

步驟1: 熱源識別（背光/DC-DC/隔離器件）

↓

步驟2: 熱通道設計（導熱介質 → 殼體）

↓

步驟3: 熱穩態測試（長時間運行 + 溫升測量）

↓

步驟4: 驗證最高表面溫度（≤150℃，參考GB 3836）

↓

結束（方案優化）

六、把“能通過”變成“能復驗、能量產”

1、環境與可靠性試驗建議

相關安全技術要求引用了沖擊、振動（正弦）、外殼防護等級（IP）、EMC抗擾度（輻射、EFT、浪涌）等試驗體系，可作為整機測試清單的基礎。

建議在樣機階段就做“預一致性測試”，重點看三類失效：

顯示異常：花屏、閃爍、背光抖動（多與電源/EMI有關）

觸控異常：水膜誤觸、粉塵漂移（多與前端結構與算法有關）

連接異常：振動下瞬斷（多與線束固定與連接器鎖扣有關）

2、防爆符合性：從型式選擇開始就避免返工

IECEx 對 IEC 60079 系列標準的組織與各保護型式（Ex d、Ex i、Ex p等）有清晰的標準體系索引，可用于方案論證與對外溝通。

國內 GB/T 3836.1-2021 作為通用要求標準，公開信息顯示其修改采用 IEC 60079-0:2017。

對于煤礦井下瓦斯/煤塵環境，GB/T 3836.23-2017（I類 EPL Ma級設備）也給出了對應場景的國家標準框架，可作為設備級目標的參考錨點。

3、礦用產品安全標志管理

礦用產品安全標志管理制度明確安全標志是確認礦用產品符合國家/行業安全標準、準許生產銷售和使用的憑證，并對申請條件與程序作出規定。

同時，國家礦山安全監察局已印發《執行安全標志管理的礦用產品目錄》，并明確實施時間節點。

因此，顯示相關的礦用設備在立項階段就應把“是否納入目錄、需要哪些證書與型式試驗”作為硬約束，否則后期即便功能做得再好，也可能卡在準入環節。

七、可直接寫進方案書的“推薦落地組合”

以下組合不綁定具體型號參數（避免因型號差異造成誤導）

1、固定式控制箱/分站（工作面附近）

防爆型式：隔爆腔（主控/供電）+ 本安腔（顯示/操作）

防護目標：工作面 IP65

顯示策略：中亮常態 + 告警提升；低反射前端；關鍵數據大字+高對比

可靠性：三防涂覆、接插件密封、防松結構

2、就地操作面板（采掘/運輸設備）

結構優先：抗沖擊、抗振動、可戴手套操作

交互冗余：觸控+實體鍵，關鍵動作不單點依賴

防護：防水膜與易清潔表面處理，避免反光水膜放大眩光

3、便攜式檢測/巡檢終端

全本安思路：能量預算嚴格，背光與無線功耗策略前置

可讀性重點：低反射、夜間低亮不刺眼，礦燈照射下不“白屏”

以一個井下監控分站項目為例：初始設計未考慮鹽霧，連接器氧化導致閃屏。通過切換Sharp LQ150X1LG91模組（低反射+寬溫），結合三防涂覆和密封結構，反射率降至2%，振動故障率降40%，熱穩態亮度維持率提升25%。

煤礦井下防爆設備的顯示方案，最容易踩的坑是把“顯示”當作普通工控選型：只談尺寸與亮度，卻忽略防爆型式、能量限制、最高表面溫度、IP 等硬約束，以及潮濕腐蝕、粉塵水膜、振動沖擊下的連接可靠性。相關安全技術要求已經把防爆型式選擇、IP等級、三防涂覆、最高表面溫度、EMC抗擾度等關鍵點寫得很明確；只要按照“隔爆/本安分艙 + 夏普工業模組嵌入式接口特性 + 前端低反射光學與可維護結構 + 熱穩態與故障態驗證”的路徑推進，方案更容易做到“可驗收、可量產、可運維”。

注意：各方案場景不同，這里僅供參考，具體產品的防爆型式、EPL/溫度限制、認證路徑與測試項目仍應以選定設備類別、使用區域劃分、整機圖紙與認證機構評審意見為準。
