Innolux群創6.5寸工控液晶屏F065A16-4T1液晶模組面板參數詳情

群創InnoluxF065A16-4T1，屬于肖像模式（豎屏）a-SiTFT-LCD+In-Cell觸控整合玻璃基板，主要用于智能手機、掌上終端與工業手持設備。在移動終端與智能工業控制設備的高速迭代中，顯示面板正經歷從“模組堆疊”到“結構整合”的演變。傳統的TFT-LCD模組由液晶玻璃、觸控層、偏光片、背光系統分離構成；而In-Cell觸控整合技術的出現，讓觸控感應電極直接嵌入液晶像素陣列中，實現更薄、更輕、更高集成度的顯示組件。群創光電（Innolux）F065A16-4T1就是這類高整合度的代表產品之一。

F065A16-4T1液晶屏采用6.5英寸AAS（AdvancedAmorphousSilicon）全視角液晶技術+In-CellTouch架構，支持豎屏（肖像模式）顯示，分辨率720×1560（265PPI），推薦驅動IC包括FT8006S、NT36525、ILI9882系列等，是目前中端手機、工業手持終端與智能控制面板的重要基礎元件。

核心參數解析與應用環境

項目	技術參數	工程解讀
顯示模式	AAS（Advanced Amorphous Silicon），常黑顯示	群創自研廣視角技術，畫面對比度高、灰階穩定。
分辨率	720×1560，265 PPI	滿足主流智能手機與HMI豎屏界面的細膩度需求。
對比度	1500:1 (Typ.)	采用多域液晶配向，黑位純凈，層次豐富。
視角性能	80/80/80/80 (Min.) (CR≥10)	對稱廣視角結構，確保不同角度下色彩一致。
響應時間	30ms (Tr+Td)	適合觸控交互、視頻播放等中速動態場景。
色彩表現	16.7M，67% NTSC	涵蓋 sRGB 的 95% 左右，色彩自然柔和。
玻璃結構	雙層玻璃 0.40+0.40 mm	保證剛性與輕量化的平衡。
背光系統	無背光（大板玻璃）	需配合外部WLED模塊，自定義亮度與能耗。
觸控集成	In-Cell Touch	觸控電極內嵌，降低反射層數，提高透光率。
推薦驅動IC	FT8006S、NT36525、HX83102-D、ILI9882Q 等	支持 MIPI DSI 接口與高幀率驅動。
工作溫度	−20°C ~ +70°C	滿足手機及輕工業產品環境需求。
對比優勢	厚度僅 0.8mm，無需外掛觸控層	節省結構空間，提升觸控靈敏度與光學一致性。

AAS與In-Cell技術協同的結構創新

1.AAS技術

AAS是群創改良型IPS技術，通過優化像素電極形狀與液晶配向角，使光透率提升約10%，視角達80°以上。其常黑顯示模式在熄屏?xí)r背景深邃純凈，尤其適合手機深色UI與高對比視覺界面。

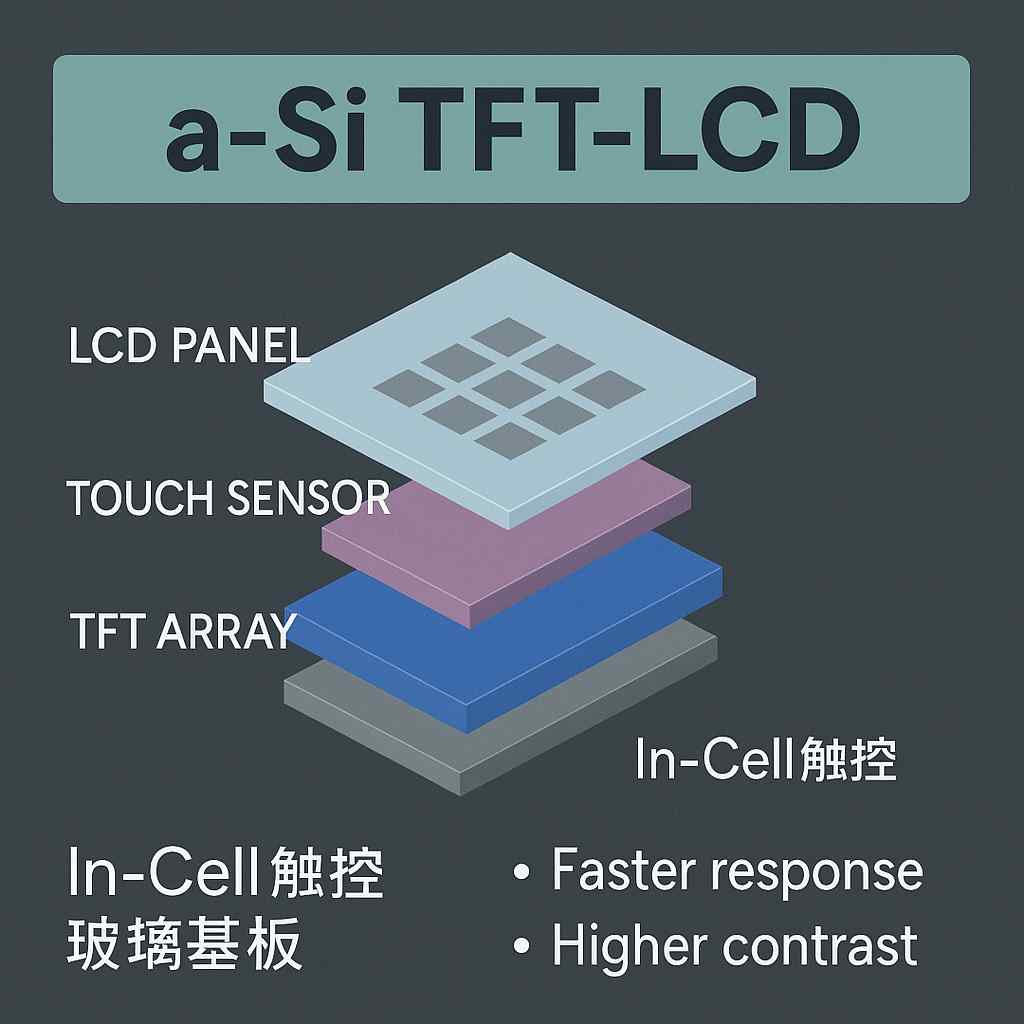

2.In-Cell觸控結構

傳統觸控屏（如G+G或OGS）將感應層貼合在玻璃表面，厚度大且光學反射層多。

In-Cell技術將觸控電極嵌入液晶陣列內部，實現：

觸控與顯示信號一體化；

光線反射層數減少2~3層，透光率提升約6~8%；

厚度降低約20~30%，整體模組厚度僅0.8mm；

信號路徑短，延遲更低。

該設計在抗反射、觸控靈敏度和功耗控制方面優于外掛式結構，尤其適用于高亮手機與戶外便攜設備。

四、光學與電氣特性分析

（1）對比度與灰階穩定性

1500:1的對比度得益于常黑模式的液晶取向與精密像素電極控制，使灰階分布線性平滑。

在不同溫度條件下，對比度衰減率低于10%，適合長時間圖形顯示（如車載儀表與醫療終端）。

（2）色域與色彩飽和度

67%NTSC對應約96%sRGB，能充分覆蓋Android與WindowsUI的主色域范圍。對于中高端工業與消費產品而言，已經足夠支撐細膩顯示。

（3）功耗控制

AAS模式下液晶驅動電壓約4.5V，配合MIPI接口IC，整體功耗可控制在1.2~1.5W。

相比AMOLED同尺寸屏功耗低約10–15%，但亮度均勻性更高。

五、同尺寸對比

型號	技術類型	分辨率	對比度	亮度	視角	厚度	觸控方式
Innolux F065A16-4T1	AAS + In-Cell	720×1560	1500:01:00	0（無背光）	80/80/80/80	0.8 mm	In-Cell
BOE HT065WX1-300	IPS 模組	720×1600	1200:01:00	450 cd/m²	85/85/85/85	2.1 mm	外貼觸控
Tianma HX650HD01	LTPS LCD	720×1560	1300:01:00	500 cd/m²	85/85/85/85	1.8 mm	On-Cell
AUO G065HAN02	AHVA 模組	720×1520	1000:01:00	400 cd/m²	89/89/89/89	2.0 mm	無觸控

對比：

InnoluxF065A16-4T1的集成度最高，厚度最薄，僅0.8mm；

對比度1500:1居領先水平，滿足暗場顯示；

無背光設計提供靈活度，適合定制化模組開發；

In-Cell結構優于BOE的外掛式觸控方案，反射率更低。

六、驅動與系統兼容性

該面板支持MIPIDSI單通道或雙通道輸出，兼容市面主流手機驅動芯片。

推薦使用的IC型號（來自群創規格書）：

FT8006S

NT36525/NT36525B

HX83102-D

ILI9881H/ILI9882Q/ILI9882N

這些IC均支持多點觸控算法，具備抗噪與高刷新特性，可實現60–90Hz顯示。在整機設計中，模組端通常通過COG（Chip-On-Glass）方式封裝，減少引腳電阻與信號延遲。

應用場景分析

（1）智能手機與PDA設備

F065A16-4T1原生豎屏結構，16:9.5比例，非常契合Android全屏界面。其In-Cell觸控支持多點操作，透光率高，觸控靈敏，適合中端機型與工業PDA。

（2）工業手持與檢測終端

在高溫、震動、戶外光線環境下，AAS技術穩定性優于AMOLED。

配合定制背光模組，可實現600~1000nit的高亮輸出，適用于檢測儀、掃描終端等。

（3）智能家居與物聯網面板

低功耗、高對比與輕薄特性使其可嵌入控制面板、網關終端或便攜平板。

（4）教育與醫療終端

AAS液晶具備優良的視覺一致性與色彩柔和特性，適合長期閱讀界面與電子儀表。

選型建議

應用方向	推薦等級	選型理由
手機與PDA設備	★★★★★	支持In-Cell觸控，輕薄化顯著，功耗低。
工業終端（需定制背光）	★★★★★	結構靈活，可根據環境亮度自行定義背光系統。
車載與戶外設備	★★★★☆	AAS全視角與寬溫適應性優良。
高色域影像產品	★★★☆☆	色域中等，非專業影像級。

常見問題

Q1：該面板為何無背光與偏光片？

F065A16-4T1為開放式玻璃（OpenCell）產品，便于整機廠自行設計背光模組與偏光片，以控制亮度、功耗和成本。

Q2：In-Cell與On-Cell有何區別？

On-Cell將觸控電極設置在玻璃外層，而In-Cell將電極直接集成在液晶陣列層中，減少厚度并提高透光率。

Q3：該面板能否直接點亮？

不能。需搭配背光模組與相應驅動板，通過推薦IC輸出MIPI信號驅動。

Q4：AAS與IPS的差異？

AAS是群創基于IPS改進的電極結構，擁有更高開口率與更低功耗。

Q5：適合長期顯示靜態畫面嗎？

可以，液晶技術無燒屏風險，適合持續運行界面。

輕薄與可定制性的高度平衡

群創F065A16-4T1是一款面向未來移動與嵌入式顯示的高集成液晶玻璃產品。它將AAS全視角顯示、In-Cell觸控技術、COG封裝架構集于一體，成功實現輕薄化與光學性能的平衡。對于手機、PDA、HMI終端或智能家居設備的廠商而言，這款面板可提供極高的結構自由度：可自行選擇背光方案、偏光片類型、觸控算法，實現從標準產品到定制方案的平滑轉換。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。

數據參考來源

1.Panelook官方數據庫：InnoluxF065A16-4T1

2.Leehon工業液晶屏數據庫：6.5英寸液晶屏索引

3.Innolux官方規格書Rev.1.0

4.IEC61747-6-2液晶顯示性能標準
