tft液晶屏4spi接線-tft液晶屏接口定義

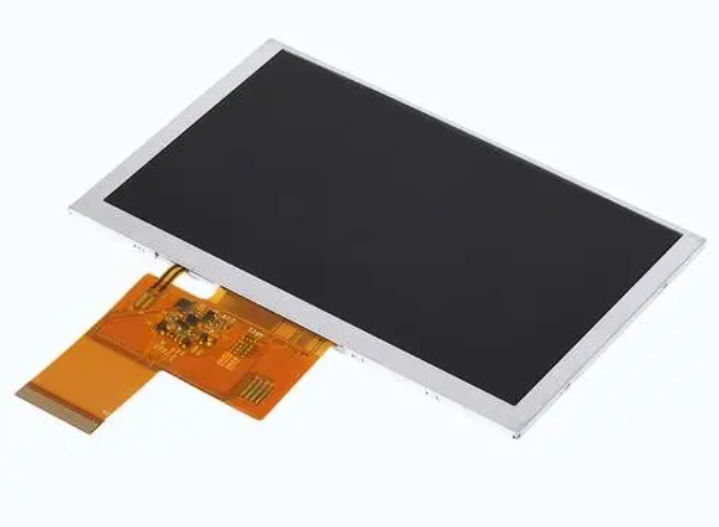

　　自從發明于1960年代之后，薄膜晶體管液晶顯示器(TFT液晶屏)已經成為現代電子設備中普遍使用的顯示技術之一。隨著技術的不斷進步，TFT液晶屏的接口標準也在不斷發展和改進。本文旨在詳細介紹TFT液晶屏接口定義和4SPI接線方法，為讀者提供全面的信息。

　　TFT液晶屏接口定義是指連接TFT液晶屏模塊與其他電子設備的接口標準和協議。其中，4SPI接線是一種常用的接口方式。4SPI接線也被稱為四線串行外設接口(Serial Peripheral Interface)，它使用四根線進行數據傳輸和通信。這種接口方式在很多嵌入式系統和移動設備中廣泛應用。

　　TFT液晶屏接口定義的目的之一是實現高速、穩定和可靠的數據傳輸。通過使用4SPI接線方式，可以實現快速的數據傳輸，使得顯示器能夠快速響應輸入信號并實時更新顯示內容。這對于一些需要高幀率和實時響應的應用(如游戲和視頻播放)非常重要。

　　為了進行正確的4SPI接線，需要準確連接TFT液晶屏模塊上的各個引腳。接下來，我們將詳細介紹TFT液晶屏接口定義和4SPI接線的各個方面。

　　首先，我們來看看TFT液晶屏接口定義中的一些重要引腳。其中，VCC是屏幕的電源引腳，需要連接到電源正極。GND是地引腳，需要連接到電源的負極。SCL是串行時鐘線，負責同步數據傳輸?shù)臅r鐘信號。SDA是串行數據線，用于傳輸實際的數據。這些引腳的正確連接是實現正確的4SPI接線的關鍵。

　　接下來，我們來詳細解釋4SPI接線的步驟和方法。首先，需要將TFT液晶屏模塊的VCC引腳連接到電源的正極，并將GND引腳連接到電源的負極，確保正確的電源供應。然后，將SCL引腳連接到主控設備的時鐘輸出引腳，將SDA引腳連接到主控設備的數據輸出引腳。這樣，TFT液晶屏模塊和主控設備就建立了通信連接。

　　完成4SPI接線后，就可以開始進行數據傳輸和通信了。主控設備可以通過發送特定的數據指令或數據包來控制TFT液晶屏模塊的顯示內容。TFT液晶屏模塊接收到數據后，會根據指令進行相應的顯示操作。這種通過4SPI接線實現的數據傳輸方式具有高速、可靠和靈活的特點，可以滿足各種顯示需求。

　　值得注意的是，在進行4SPI接線之前，需要確保TFT液晶屏模塊和主控設備之間的電壓和電平兼容。否則，可能會導致電氣沖擊或數據傳輸錯誤。通常情況下，TFT液晶屏模塊的技術規格書中會提供詳細的電氣和電平要求，以供參考。

　　綜上所述，TFT液晶屏接口定義是實現TFT液晶屏模塊和其他電子設備之間通信的關鍵。4SPI接線是一種常用的接線方式，它通過四根線進行數據傳輸和通信。正確進行4SPI接線可以實現高速、穩定和可靠的數據傳輸，滿足各種顯示需求。然而，在進行4SPI接線之前，需要充分了解TFT液晶屏模塊的電氣和電平要求，確保正確連接和兼容性。

　　希望通過本文的詳細介紹，讀者對于TFT液晶屏4SPI接線和接口定義有更深入的了解。通過正確理解和應用這些知識，讀者可以更好地使用和開發TFT液晶屏技術，為電子設備的顯示效果和用戶體驗提供更優質的支持。
