示波器設備中的TFT液晶屏都有哪些應用？

文章出處：TFT液晶屏官網 人氣：發表時間：2025-09-15

示波器作為一種重要的電子測量儀器，其顯示屏是人機交互的核心界面。從傳統的陰極射線管（CRT）到如今主流的液晶顯示屏，顯示技術的發展極大地提升了示波器的性能和用戶體驗。在示波器（oscilloscope）等測量／測試設備中，TFT 液晶屏被廣泛用作顯示波形、菜單／控制界面、狀態指示等。

TFT 屏在示波器設備中的典型應用

應用場景	主要用途	為什么用TFT的原因
波形顯示（Waveform Display）	顯示被測電信號隨時間變化的曲線，包括正弦、方波、脈沖、調制信號等	TFT 屏能高刷新率 + 良好灰階／對比度 + 較高分辨率，使波形邊緣清晰、細節可見。
觸控操作界面 /菜單／設置面板	調節時基（time base）、觸發電平、垂直靈敏度、探頭衰減比、通道選擇等設置	彩色 TFT +觸控屏能直觀顯示圖標與滑條，操作友好，用戶體驗好。
狀態指示 /輔助顯示	顯示電源狀態、采樣率、頻率讀數、電壓讀數、通道標識、測量單位等	TFT 顯示直觀，可顯示數字 +文本 +圖標，適合工程師查看狀態。
多通道／分屏顯示	同時顯示多個通道波形對比（例如 CH1／CH2），還可能顯示 FFT 頻譜、數學運算結果、測量統計值	TFT 屏幕的分辨率和顏色區分能力允許分屏布局，使設備更功能豐富。
遠程監控 /可視化輸出	在大型示波器或通過 USB /網絡模塊連接電腦／投影儀／外部顯示器輸出波形圖像	TFT 模塊/控制板易于驅動，與外部圖像處理器／GPU 或軟件配合使用。
便攜／手持示波器	設備手持示波器、小型數字示波器等，因?yàn)楸阌跀y帶且功耗控制重要	TFT 液晶屏比 CRT 之類更輕巧、耗電低、響應快、易于集成到便攜設備中。

TFT液晶屏在示波器中應用的優點

高刷新率與實時響應：對于波形變化快的信號（例如高頻脈沖／頻率掃描／觸發捕獲等），屏幕能快速刷新以顯示清晰波形邊沿。

清晰細節顯示：良好的灰階／對比度可以顯示低幅度信號、噪聲細節或微小波形。

分辨率與比例：寬屏或分辨率高的 TFT 能使水平 (time) 與垂直 (voltage) 刻度、網格線、標簽等顯示更細膩。

顏色與多通道區分：不同通道可用不同顏色顯示；標記、菜單、測量結果可用色彩區分，用戶體驗提升。

功耗低、體積?。合啾?CRT 或老式顯示技術，液晶屏更省電，更適合手持或便攜式儀器。

可與觸控／手勢／外部接口集成：便于用戶進行交互操作，如縮放波形／調整參數。

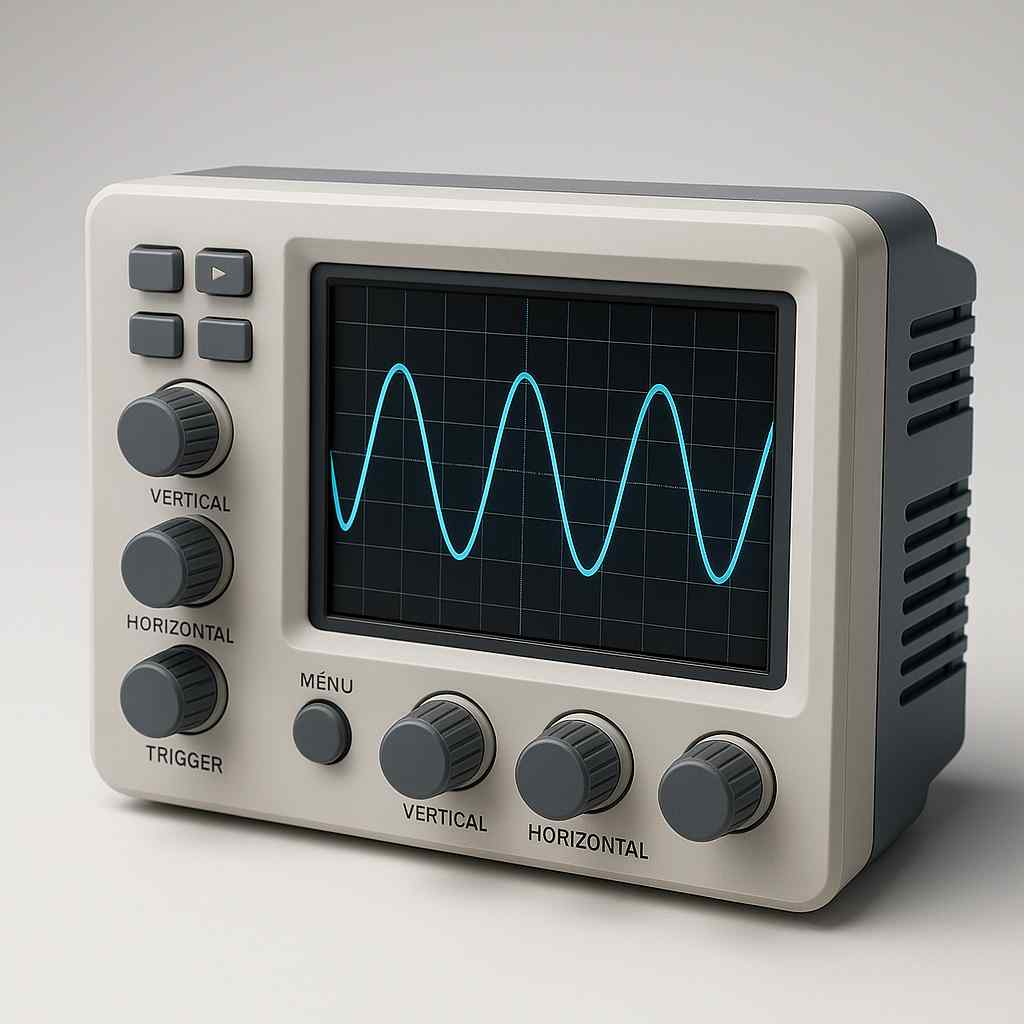

TFT工業液晶屏

設計中要考慮的事項／挑戰

在把 TFT 液晶屏用于示波器設備中，要特別關注以下技術與設計因素：

項目	為什么重要
響應時間 /刷新率	若響應慢，快速上升沿或脈沖信號會出現模糊／拖尾（ringing／ghosting）；刷新率低會導致波形不連續。
灰階 /對比度	測量低幅度噪聲或微小信號時，這些性能決定能否看清楚細節。低對比度會使黑底白波形或暗部細節難以辨認。
視角與觀察方向	如果示波器屏幕可能被多個方向查看（例如團隊討論／實驗室多人操作），視角窄的屏幕會導致色偏與亮度衰減。IPS 類面板往往更好。
亮度 /背光調節	在明亮實驗室／戶外使用或燈光強的環境中，背光亮度需足夠高；同時需要有調節亮度或自動調光功能以節省電池或減少疲勞。
尺寸與分辨率	大屏顯示更多波形／信息，但會增加功耗與成本；尺寸與分辨率需平衡外殼設計與用戶操作便利。
觸控或控制接口	如果設備有觸控功能，用于實際操作菜單／縮放／測量點選，觸控響應和穩定性要好，接口兼容性／抗干擾能力要強。
電磁干擾 /抗噪聲	測量儀器內部有高速信號／采樣電路／ADC 等，TFT 模塊的驅動線與背光可能引入干擾。設計時需注意電源濾波／接地／屏蔽。
環境耐受性	溫度、濕度、震動、塵埃等環境條件對液晶材料與背光源壽命有很大影響；若設備用于戶外或高溫環境，要選寬溫屏／耐環境規格。
功耗管理	在便攜示波器中尤其重要；背光、邏輯／驅動部分、刷新率、亮度等都會影響電池壽命。
