京東方HR270WU1-200工業液晶屏規格參數 27寸醫療液晶屏

品牌：京東方（BOE）
尺寸：27.0寸
型號：HR270WU1-200
分辨率：1920(RGB)×1080 [FHD] 81PPI
咨詢熱線：15382323032

產品詳情
聯系我們

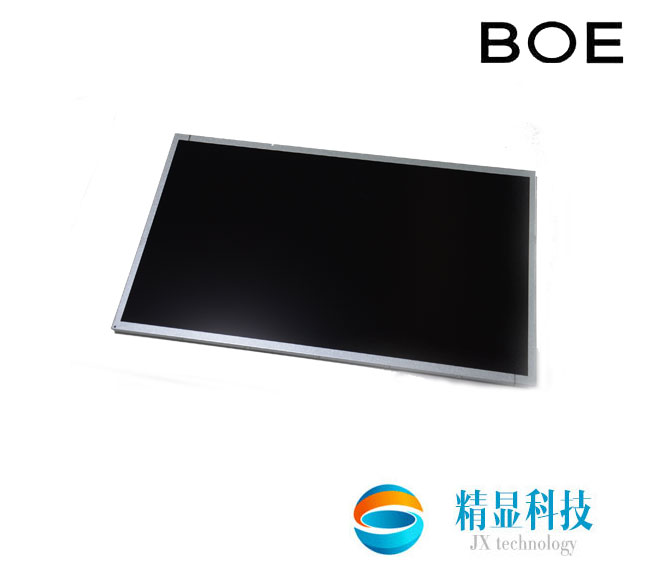

京東方 (BOE)推出的HR270WU1-200是一款27.0英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。HR270WU1-200的具體規格參數見如下表格。

京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏應用詳情
基本信息	面板品牌	京東方（BOE）	面板型號	HR270WU1-200
	面板尺寸	27.0寸	面板應用	工業，醫療影像
	面板類型	a-Si TFT-LCD, 液晶模組	-	-
應用環境	工作溫度	0 ~ 50 °C	耐振動性	1.5G (14.7 m/s²)
應用環境	存儲溫度	-20 ~ 60 °C	-	-
典型特征	sRGB、高亮度、白光LED背光、端子正裝、10位灰階、表面霧面
京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏結構詳情
像素特征	解析度	1920(RGB)×1080, FHD	點間距	0.1038×0.3114 (H×V)
像素特征	像素布局	RGB垂直條狀	像素間距	0.3114×0.3114 (H×V) [81PPI]
結構尺寸	顯示區域	597.888(H) × 336.312(V)	開口區域	603.9(H) × 342.3(V)
結構尺寸	外觀尺寸	630(H) × 368.2(V)	外觀厚度	10.3/15.7 (Typ./Max.)
外觀特征	外觀形狀	平面矩形	風景肖像	風景模式
外觀特征	寬高比	16:9 (H:V)	-	-
安裝孔位	Side mounting holes (4-M3) on left, right bezel
其它特征	重量	3.00Kgs (Typ.)	表面處理	霧面 (Haze 25%)，Hard coating (3H)
京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏光學詳情
基本信息	面板亮度	725 cd/m² (Typ.)	對比度	1000:1 (Typ.) (透射)
	可視角度	89/89/89/89 (Typ.)(CR≥10)	顯示模式	ADS，常黑顯示，透射式
	最佳角度	全視角	響應時間	14 (Typ.)(G to G)
色彩性能	白色坐標	Wx:0.313; Wy:0.329	支持顏色	1.07B (10-bit)
色彩性能	色溫	6485K	亮度均勻性	1.25/1.33 (Typ./Max.)(9 points) 亮度均勻性 = 最大值 / 最小值
1931色域	NTSC比值	75%	sRGB覆蓋率	100%
	Adobe RGB覆蓋率	77%	DCI-P3覆蓋率	78%
	Rec.2020覆蓋率	56%	色域說明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
顯示性能	室外可視性	是
京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏電子詳情
工作頻率	60HZ
翻轉掃描	NO
功率消耗	49.5/53.7W (Typ./Max.)
京東方液晶模組HR270WU1-200 光源詳情
背光特征	燈管類型	WLED	燈管形狀	4串×2端子
	燈管壽命	30K (Min.) Hours	數量	14S4P×2CN
	位置	側入式光源(頂部和底部)	-	-
接口特征	類型	端子	位置	背面
接口詳情	品牌	型號	腳距	腳數	數量	腳定義
接口詳情	恩得利	3707K-Q06N-08L	1.0 mm	6 pins	2 pcs	BLE-6PINS-CCAACC
光源驅動	無
京東方HR270WU1-200工業液晶屏 27寸醫療液晶屏信號詳情
信號系統	LVDS (2 ch, 10-bit)
信號電氣	電壓輸入	5.0V (Typ.)	電流輸入	1.3/1.6A (Typ./Max.)
信號電氣	功耗	6.5/8.0W (Typ./Max.)	-	-
接口特征	類型	端子	位置	背面
端子詳情	品牌	型號	腳間距	腳數	數量
端子詳情	宇宙	IS050-C51B-C39-S	0.5 mm	51 pins	1 pcs

從上述表格的信息我們可以知道HR270WU1-200此產品工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C，耐振動性為1.5G (14.7 m/s²)。

它的典型特征總結為:

sRGB，高亮度，白光LED背光，端子正裝，10位灰階，表面霧面， sRGB。基于它的特征推薦此型號應用于工業，醫療影像。

作為一款A(yù)DS，常黑顯示，透射式液晶模組產品，HR270WU1-200可以提供725 cd/m²的顯示亮度 1000:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為全視角，它的響應時間為14 (Typ.)(G to G) ms。

由于每個像素點采用了10-bit灰階信號，此產品可以顯示1.07B顏色，其顯示的色彩飽和度也達到了100% (sRGB)。背光方面此產品采用了14S4P×2CN WLED發光的側入式光源(頂部和底部)，光源的使用壽命為30K小時，不含背光驅動。HR270WU1-200采用了LVDS (2 ch, 10-bit)信號接口，總共51 pins，采用端子連接，驅屏電壓為5.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。

如果要了解更多光源京東方HR270WU1-200的相關采購信息以及規格書獲取，可以聯系杭州精顯科技有限公司官網的工作人員。
