京瓷TCG070WVLQGPNN-AN41寬溫車載液晶屏 7.0寸戶外高亮液晶屏

品牌：京瓷 (Kyocera)
尺寸：7.0寸
型號：TCG070WVLQGPNN-AN41
分辨率：800(RGB)×480 (WVGA) 133PPI
咨詢熱線：15382323032

產品詳情
聯系我們

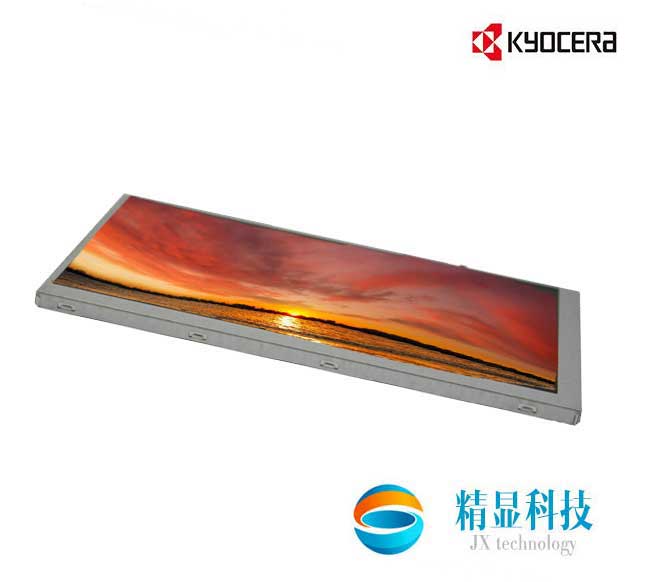

今天介紹的這款京瓷 (Kyocera) 推出的TCG070WVLQGPNN-AN41 (別名: T-55785GD070J-LW-AHN)是一款采用a-Si TFT-LCD技術的7.0英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸，具體的參數信息見如下表格。

京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏應用詳情
基本信息	面板品牌	京瓷 (Kyocera)	面板型號	TCG070WVLQGPNN-AN41
	面板尺寸	7.0英寸	面板應用	工業液晶屏、車載液晶屏、戶外高亮液晶屏
	面板類型	a-Si TFT-LCD , 液晶模組	其它名稱	T-55785GD070J-LW-AHN
最大額度	工作溫度	-30 ~ 80 °C	耐振動性	-
最大額度	存儲溫度	-30 ~ 80 °C	RoHS	RoHS Compliance
典型特征	寬溫、超高亮度、白光LED背光、壽命大于7萬小時、含LED驅動器、180度翻轉顯示、6/8灰階可選、表面霧面
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏結構詳情
像素特征	像素?cái)?shù)量	800(RGB)×480, WVGA	點間距	0.0635×0.1905 mm
像素特征	像素布局	RGB垂直條狀	像素間距	0.1905×0.1905 mm [133PPI]
結構尺寸	顯示區域	152.4(W)×91.44(H) mm	可視區域	154.4(W)×93.4(H) mm
結構尺寸	外觀尺寸	169.8(W)×109.7(H) mm	外觀厚度	7.5/9.7 (Typ./Max.) mm
外觀特征	外觀形狀	平面矩形	風景肖像	風景模式
外觀特征	寬高比	15:9	外觀樣式	-
安裝方式	Side mounting holes (4-M2) on left, right bezel
其它特征	重量	230g	表面處理	霧面
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏光學詳情
基本信息	面板亮度	1000 (Typ.)	對比度	750:1 (Typ.) (透射)
	可視角度	85/85/85/85 (Typ.)(CR≥10)	光學模式	AWV，常黑顯示，透射式
	最佳角度	全視角	響應速度	18/12 (Typ.)(Tr/Td) ms
色彩性能	白色色度	Wx:0.310; Wy:0.325	亮度變動	-
色彩性能	色溫	6685K	顏色數量	262K/16.2M (6-bit / 6-bit + FRC)
1931色域	NTSC比值	51%	sRGB覆蓋率	71%
	Adobe RGB覆蓋率	53%	DCI-P3覆蓋率	52%
	Rec.2020覆蓋率	38%	色域說明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
顯示性能	陽光下可視性	是	透射率	-
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏電子詳情
工作頻率	60Hz
翻轉掃描	翻轉 (180°)
功率消耗	5.22W (Typ.)
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏發光詳情
背光特征	燈管類型	WLED	位置	側入式光源
背光特征	燈管壽命	70K (Typ.) 小時	數量
接口特征	類型	包含在屏信號接口中	燈管驅動	含LED驅動器
驅動電氣	電壓輸入	12.0±1.2V	輸入電流	380/550mA (Typ./Max.)
驅動電氣	功率消耗	4.56W (Typ.)
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏信號詳情
信號電氣	電壓輸入	3.3V (Typ.)	電流輸入	200/260mA (Typ./Max.)
信號電氣	功耗	0.66W (Typ.)	信號接口	LVDS (1 ch, 6/8-bit)
接口特征	類型	端子	位置	-
端子詳情	品牌	型號	腳間距	腳數	數量
端子詳情	廣瀨電機	MDF76GW-30S-1H(55)	1.0 mm	30 pins	1 pcs

京瓷70WVLQGPNN-AN41寬溫車載液晶屏 7.0寸戶外高亮液晶屏它的典型特征為:

　　寬溫，超高亮度，白光LED背光，壽命大于7萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面。它的工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業，戶外高亮，車載顯示。

　　作為一款A(yù)WV，常黑顯示，透射式液晶模組產品，TCG070WVLQGPNN-AN41可以提供1000 cd/m²的顯示亮度 750:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為18/12 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。

　　背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為70K小時，含LED驅動器。TCG070WVLQGPNN-AN41采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。

　　以上就是關于京瓷70WVLQGPNN-AN41寬溫車載液晶屏，7.0寸戶外高亮液晶屏的參數信息總結，如果開發新產品想采用TCG070WVLQGPNN-AN41液晶模組，可聯系杭州精顯科技有限公司的官方工作人員。
