5.6寸工業液晶屏在焊接機器人中的應用標準與選型解決方案

焊接機器人已成為自動化生產線上不可或缺的成員，從汽車結構件、鋼構件到精密鈑金加工，它們的每一次焊點都要求極高的穩定性與精準度。在現代制造業中，支撐這些復雜指令與實時數據可視化的“窗口”，正是嵌入于控制系統中的液晶屏。對于焊接機器人而言，一塊高標準的工業液晶屏不僅僅是操作界面，更是信息采集、控制反饋與設備健康監控的重要部件。尤其是常見的5.6寸工業液晶屏，憑借尺寸適中、結構緊湊、易于集成等特點，在機器人控制終端中被廣泛采用。

并非所有液晶屏都能適應焊接環境的苛刻要求。焊接現場高溫、高亮度、強電磁干擾、粉塵與金屬煙霧頻繁出現，這些因素都可能影響顯示模塊的穩定性。因此，一塊能夠長期運行的工業液晶屏，必須滿足一系列電氣、光學與機械標準。

一、焊接機器人對顯示屏的環境挑戰

焊接作業是工業環境中條件最復雜的工藝之一。高溫弧光產生的強輻射、周?chē)饘亠w濺以及焊接電流帶來的電磁噪聲，構成了液晶屏的三重考驗：

高溫與熱沖擊：焊接點溫度可超過1000°C，雖然屏幕距離焊接頭有一定距離，但輻射熱與空氣對流仍會導致殼體溫升。普通液晶屏在50°C以上可能出現偏色或閃爍。

電磁干擾（EMI）：焊機啟動時的瞬間電流會產生強電磁場，對未屏蔽的顯示信號造成干擾。LVDS、TTL信號極易受影響。

粉塵與飛濺物污染：金屬顆粒與焊煙沉積在屏幕表面，不僅影響顯示，還可能侵蝕電路板。

振動與沖擊：焊接機械臂頻繁運動，控制箱體若固定不良，屏幕長期受振動可能造成焊點疲勞或排線松動。

因此，焊接機器人所使用的液晶屏，必須是經過強化設計的工業級產品，而非普通消費類顯示模組。

二、尺寸與分辨率：5.6寸的工程邏輯

在眾多尺寸方案中，5.6寸液晶屏成為工業機器人中常見規格，原因主要有以下幾點：

結構緊湊：5.6寸屏幕顯示區域約為115×86mm，可在標準手持控制盒或嵌入式面板中留出足夠空間放置按鍵與旋鈕。

信息承載適中：分辨率通常為VGA（640×480）或WVGA（800×480），足以清晰顯示參數、菜單與實時波形。

兼容性強：多數工業主控板、PLC通信模塊都可直接匹配5寸至6寸區間液晶模組，無需額外驅動適配。

因此，5.6寸并非隨機選擇，而是控制終端“可視面積與整機緊湊度”之間的最優平衡。

三、顯示性能標準：亮度與對比度決定可讀性

焊接環境光線極強，焊弧亮度甚至能達到普通照明的數十倍。若屏幕亮度不足，操作者將難以辨認界面信息。

推薦標準：

亮度：不低于600cd/m²，理想值800cd/m²以上。

對比度：≥700:1，確保文字與背景區分明顯。

表面處理：采用Anti-glare（防眩光）+Anti-reflective（防反射）雙層涂層，降低外界反射。

可視角度：建議左右各70°，上下各60°以上，避免傾斜觀察時的色偏與反白。

部分高端型號（如AUOG056VN01系列）通過光學貼合與偏光片優化，能在強光下保持穩定灰階顯示，這在焊接監控界面上尤為重要。

四、寬溫與耐久：工業標準的底線

焊接機器人液晶屏的工作溫度范圍必須覆蓋設備運行全周期。標準工業環境要求如下：

工作溫度：-30——+85°C

存儲溫度：-40——+90°C

濕度容忍：10%——90%RH（無冷凝）

背光壽命：≥50,000小時

此范圍確保設備在北方冬季低溫工廠或南方高濕車間都能長期穩定運行。采用LED背光源的液晶屏壽命更長，能避免CCFL燈管老化導致的亮度衰減問題。

五、抗干擾與屏蔽：信號完整性的關鍵

焊接機器人控制柜常與高功率逆變器、電機驅動模塊共用電源系統，電磁干擾極強。若屏幕未做防護，LVDS信號會出現閃爍、條紋或黑屏。

標準要求包括：

金屬背板+接地屏蔽層：形成閉合電磁屏蔽回路；

雙層EMI屏蔽排線：減少數據線耦合干擾；

獨立電源濾波模塊：輸入端加LC濾波網絡，抑制瞬態浪涌；

PCB三防漆處理：防潮防腐蝕；

接地端子獨立設計：確保顯示電路與主功率回路隔離。

這些措施看似繁瑣，卻是工業可靠性的核心。

六、機械結構與安裝標準

5.6寸液晶屏在機器人控制系統中多以嵌入式方式安裝。機械標準主要包括：

面板厚度：≤8mm，保證結構強度與輕量化；

固定方式：4——6點螺絲鎖緊，搭配防震墊圈；

外框材質：鋁合金或鍍鋅鋼板，提升散熱與抗電磁干擾；

防護等級：前面板建議達到IP65（防塵防噴水），用于戶外型焊接工作站；

光學蓋板：可選鋼化玻璃+AR涂層，提高耐刮擦與防飛濺性能。

在一些品牌機器人手控盒中，液晶屏外還會增加透明硅膠護罩，用于防止焊渣與粉塵堆積。

七、信號接口與系統兼容性

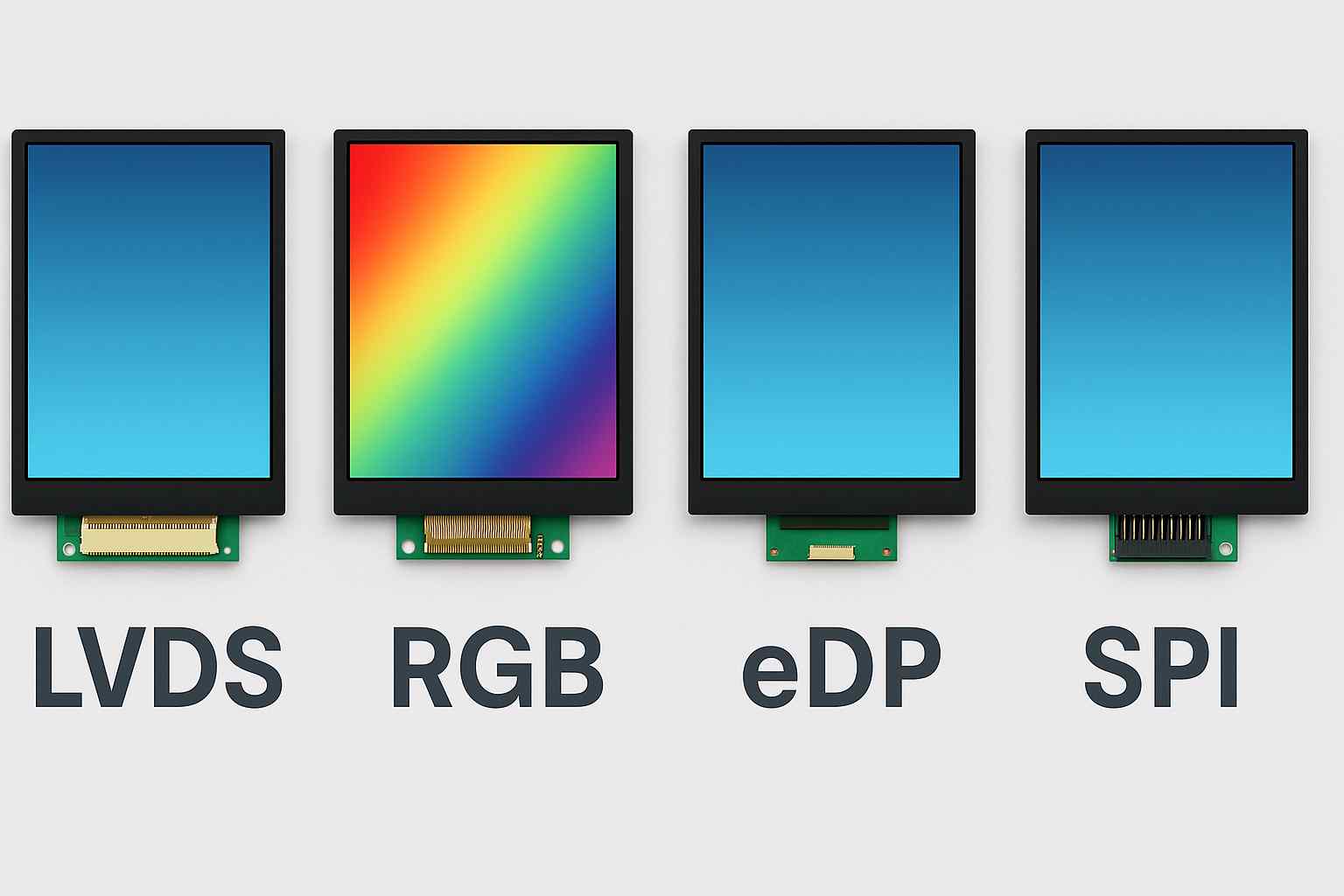

工業液晶屏主流接口包括LVDS、RGB、eDP、SPI等。針對5.6寸屏幕，LVDS單通道6-bit是最常用方案，可兼容STM32、NXP、瑞薩、TI等主控平臺。

標準建議：

接口電壓：3.3V

信號容差：±10%

ESD防護：≥±8kV空氣放電

連接器壽命：插拔次數≥500次

接口匹配穩定可避免長期運行中的接觸不良與信號漂移。

八、光學性能與人機體驗

機器人操作員需要在強光下快速讀取信息，因此液晶屏應具備良好的光學一致性與色彩控制。

色溫控制：建議在6500K左右，視覺舒適，不偏藍；

響應時間：≤25ms，保證動態數據平滑；

亮度均勻度：≥85%，防止邊緣變暗；

防眩處理：AG涂層降低反射率至2%以下。

對于需要觸控操作的型號，建議采用電容式觸控（PCAP）并具備防手套操作功能，以適應焊接工人佩戴防護手套的現實場景。

九、可靠性測試與標準認證

符合工業焊接應用的液晶屏通常需通過以下測試標準：

測試項目	參考標準	要求
高低溫循環	IEC60068-2-14	-30°C~+85°C，循環10次無異常
振動測試	IEC60068-2-6	5~500Hz，1.5G，30min各方向
靜電放電	IEC61000-4-2	±8kV（空氣），±4kV（接觸）
電磁兼容	EN55022ClassA	滿足工業環境電磁輻射要求
防護等級	IEC60529	前面板IP65
壽命測試	自定義標準	連續運行1000小時無死燈、閃爍

通過上述認證的液晶屏，才能保證在焊接車間長期穩定工作。

十、從選型到全周期管理

液晶屏的生命周期往往影響整機的可維護性。工業屏廠商應提供以下支持：

≥5年供貨周期：確保產品迭代與售后兼容；

可更換背光模塊：當亮度衰減后，支持獨立更換LED背光；

批次一致性控制：維持色彩與亮度一致；

技術對接文檔：提供LVDS引腳定義、背光驅動電路參考；

定制化方案：根據機器人面板定制亮度、接口或觸控層。

對于像精顯科技這類工業液晶屏顯示方案供應商，通常會根據機器人廠商的需求提供G056系列或G057系列寬溫屏，并支持防眩觸控玻璃貼合，以提升可靠性。

工業焊接機器人使用的5.6寸液晶屏，不僅僅是一塊顯示面板，更是智能控制系統的“眼睛”。它必須在高溫、高亮、強干擾的惡劣環境中保持清晰、穩定、持久。只有滿足高亮度、寬溫區、抗干擾、長壽命、防護等級高、供貨周期穩定等條件的液晶屏，才稱得上真正意義上的工業標準產品。
