LCD工業液晶屏幕_機柜設備液晶面板

機柜設備液晶面板是運維人員與內部復雜硬件（如服務器、交換機、電源模塊、環境控制器等）進行交互、監控和診斷的關鍵界面。這些面板的設計必須適應機柜內部的高溫、高密度、高EMI干擾以及長期無人值守的嚴苛工作環境。

一、機柜環境的特殊挑戰與面板需求

機柜內部環境與普通工業車間有所不同，其特殊性對液晶面板提出了更高的要求。

1.極端的散熱壓力

1.高熱負荷：服務器和網絡設備在運行時會產生巨大的熱量。即使機柜有高效的通風系統，面板所處的局部環境溫度也遠高于室溫，且溫度梯度變化大。

2.面板自身散熱：機柜面板通常安裝在金屬外殼上，其散熱路徑有限。面板自身產生的熱量（特別是背光熱量）必須被有效地傳導出去，否則極易引發液晶黑斑（BlackMura）和LED光衰。

3.對功耗的敏感性：數據中心和基站對能效比要求極高。面板的功耗必須被嚴格控制，以減少對整體機柜散熱系統的負擔。

2.高EMI/EMC干擾

機柜內部充斥著高頻時鐘信號、大電流開關和復雜的電源線纜。

1.輻射干擾：主板、電源模塊產生的EMI輻射極高，可能導致面板花屏、跳屏或觸摸屏誤觸發。

2.傳導干擾：電源線上可能存在強烈的脈沖噪聲和諧波干擾，影響面板驅動板的穩定性。

3.要求：機柜面板的EMC設計必須達到嚴格的工業級標準，如IEC61000系列，以確保在強干擾下數據傳輸?shù)耐暾浴?/p>

3.長期可靠性與維護周期

機柜設備通常要求7x24小時連續運行，維護周期長。

1.超長壽命：面板壽命要求達到50,000到100,000小時。

2.生命周期管理（LMP）：要求供應商提供長達5−10年的供貨保障和備件支持。

二、機柜液晶面板的技術選擇與結構優化

基于上述挑戰，機柜面板在技術和結構上必須采取特定的強化措施。

1.液晶技術選擇：常黑模式與廣視角

2.1ADS/IPS（常黑模式）：機柜面板幾乎必須采用ADS/IPS或類似技術的廣視角面板。

原因：運維人員可能需要從各種非正視角度（如站在機柜側面、彎腰或從上往下）快速查看面板信息，廣視角能夠確保信息在任何角度都保持清晰和色彩穩定。

2.2分辨率與信息密度：機柜面板通常需要顯示大量狀態信息、日志和診斷圖表。

趨勢：雖然早期使用VGA/SVGA，但現代機柜面板（尤其是KVM抽屜屏）普遍采用FullHD(1920x1080)或更高分辨率，以在有限的面積內最大化信息密度。

2.散熱結構：高導熱與無風扇

散熱設計是機柜面板工程的重中之重，通常采用高效的被動散熱：

1.鋁基板與熱傳遞：背光LED必須使用鋁基板。LED熱量通過導熱界面材料（TIMs）如高性能導熱墊片，傳遞給面板背部的厚鋁合金背板。

2.背板散熱器：背板本身必須設計成大面積的散熱鰭片或與機柜內部通風路徑對齊，以最大化熱量散發。

3.無風扇設計：為了保持高可靠性和IP防護等級，核心面板模組必須采用無風扇（Fanless）設計，依靠金屬外殼進行熱量傳導和自然對流。

3.防護等級與表面處理

1.IP防護：面板的正面必須滿足至少IP65等級，以防止灰塵、水汽或意外濺灑的液體侵入。這通過全平面玻璃蓋板和密封墊圈實現。

2.抗靜電（ESD）：機柜設備面臨高靜電風險。面板必須在所有外部接口（如USB、以太網）和觸摸屏接口處集成TVS二極管陣列，以滿足IEC61000-4-2Level4的靜電防護要求（15kV空氣放電）。

三、信號處理與遠程監控接口

機柜面板的功能已從簡單的顯示擴展到高級的系統診斷和遠程管理。

1.信號接口的優化與穩定

1.差分信號（LVDS/eDP）：面板的時序信號必須采用差分傳輸技術（LVDS或eDP），以確保在機柜內復雜、高噪聲的環境下，信號傳輸?shù)目垢蓴_能力。

2.供電穩定性：面板的驅動板（T-CON）必須設計有多級電源濾波電路，包括共模扼流圈（CMC）、大容量鉭電容和低ESR電容，以抵抗電源線上來自其他設備開關和變頻的噪聲。

2.遠程KVM與遠程監控能力

機柜面板通常作為KVM（Keyboard,Video,Mouse）系統的一部分，支持遠程診斷。

1.KVMoverIP：高級機柜面板集成或支持KVMoverIP模塊，允許運維人員通過網絡遠程查看和控制面板顯示的內容。

2.狀態指示燈（LED）：面板外殼或邊框上通常集成了狀態指示燈（如電源、告警、運行狀態）。即使屏幕處于待機或關閉狀態，運維人員也能通過這些LED快速判斷設備的基本運行狀態。

3.診斷與傳感器集成

溫度傳感器：面板內部必須集成溫度傳感器，實時監測面板驅動芯片和背光區域的溫度。當溫度超限時，自動觸發報警或降級操作（如降低亮度）。

診斷端口：集成UART或I2C診斷端口，允許運維人員在現場使用筆記本電腦讀取面板驅動板的詳細日志和錯誤代碼。

四、觸摸技術在機柜設備中的應用與選擇

機柜面板的交互方式通常是觸摸屏，但在選擇技術時有特殊考量。

1.電容屏（PCAP）vs.電阻屏（Resistive）

特性	投射式電容屏（PCAP）	電阻式觸摸屏
交互方式	多點觸控、手勢操作，類似手機。	單點觸控，支持戴普通手套操作。
耐久性	玻璃蓋板，高抗刮擦性。	表面是薄膜，易磨損，壽命有限。
工業環境	對EMI和水汽敏感，需要復雜抗干擾設計。	抗干擾能力強，不受水、油污影響。
機柜選擇	主流選擇：提供現代化的用戶體驗和高耐久性玻璃表面。	輔助選擇：用于環境極臟或必須戴厚手套的特定工業機柜。

2.觸摸控制器的高抗擾設計

為解決機柜內的高EMI問題，機柜面板的觸摸控制器必須：

1.高信噪比（SNR）：選用工業級TPIC芯片，確保能區分微弱的觸摸信號和強大的環境噪聲。

2.頻率跳變：控制器應具備**頻率跳變（FrequencyHopping）**功能，通過不斷改變傳感頻率來避開環境中的干擾源。

3.固件優化：固件算法針對性地優化，消除來自背光PWM信號和電源開關的周期性干擾。

工業機柜LCD液晶面板常見故障與維護問題

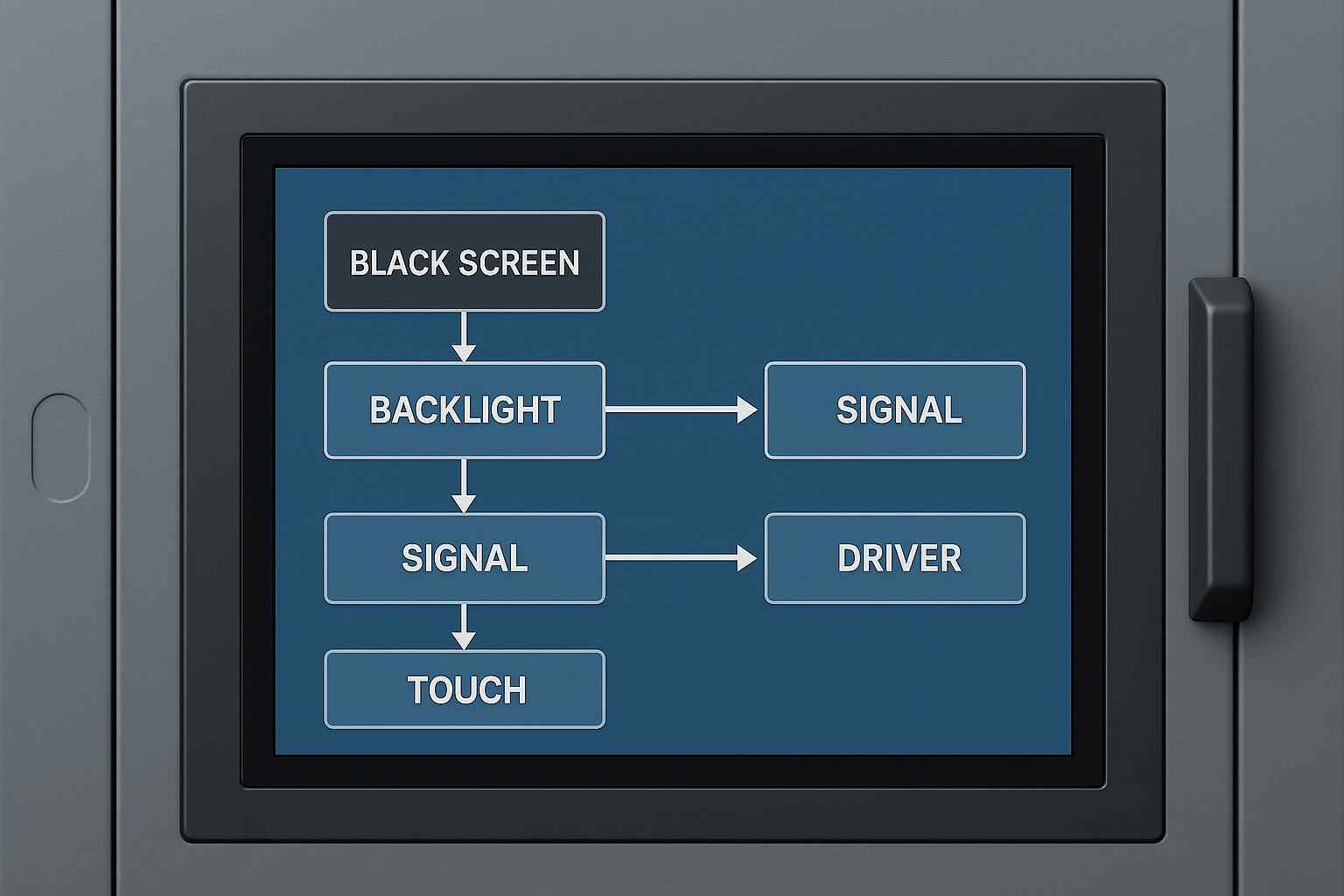

Q1：液晶面板通電后不亮，怎么排查？

A：

1.首先測量主供電（VDD）是否輸出正常（3.3V/5V/12V）；

2.檢查背光電源是否啟動（BL_EN信號為高電平）；

3.測試LVDS/eDP信號是否有波形；

4.若有背光但無圖像，多為驅動時序或接口參數錯誤。

建議：對照工業液晶屏規格書檢查引腳定義與分辨率匹配情況。

Q2：屏幕亮但圖像閃爍或干擾波紋明顯？

A：

檢查電源是否存在紋波（<50mV）；

檢查接地線（GND）與屏蔽層是否牢固；

若使用長排線，應添加鐵氧體磁環或屏蔽網；

確認電源與信號線分離布線，避免高頻干擾。

工業屏建議符合IEC61000-4-3EMC抗擾標準。

Q3：觸摸功能沒反應或漂移？

A：

檢查觸控電源+5V/+3.3V是否穩定；

USB/RS232/I²C接口是否識別設備；

檢查驅動版本與控制IC是否匹配（如EETI/ILITEK/GOODIX）；

排查接地不良或強電磁干擾（變頻器、伺服驅動器附近）。

Q4：顯示色偏、反相或花屏？

A：

LVDS通道順序接反或極性錯誤；

時鐘信號（CLK）不匹配；

TCON（時序控制板）損壞或連接不良；

重新檢查主板顯示分辨率與屏幕實際參數是否一致。

Q5：液晶面板溫度過高怎么辦？

A：

檢查背光功率是否過高，可適當降低PWM亮度；

加裝導熱片或金屬背板，提高散熱效率；

確保機柜內通風良好，不與電源、變頻模塊緊貼安裝；

若連續運行溫度超過80℃，建議停機冷卻。

Q6：屏幕長時間運行后局部發暗或閃爍？

A：

LED背光老化或恒流驅動衰減；

光學膜片積塵、導光板老化；

檢查背光供電是否穩定（建議恒流模式）。

解決方案：更換背光模組或驅動板，使用壽命≥70,000小時工業級組件。

Q7：液晶面板表面有灰塵或油污，如何清潔？

A：

使用無塵布蘸無水乙醇或光學清潔液輕拭；

禁用含丙酮、苯類溶劑；

禁止使用高壓氣吹，以防帶靜電損傷。

Q8：液晶屏偶發黑屏或閃斷？

A：

檢查電源瞬間壓降（機柜電源切換時）；

信號排線松動或插針氧化；

MCU/主板復位信號觸發；

若出現在溫度變化時，多為排線熱脹冷縮虛接。

Q9：液晶面板壽命如何延長？

A：

1.控制背光亮度（建議常用亮度≤80%）；

2.保持穩定工作溫度（25℃~45℃最佳）；

3.定期檢查風扇與散熱片積塵；

4.避免頻繁通斷電。

建議每運行10,000小時進行一次全面維護檢測。

Q10：工業環境下如何提升LCD穩定性？

A：

使用帶金屬外殼與接地端子的工業面板；

安裝時加裝防震墊片；

屏幕外框與機柜保持良好導電接地；

選用寬溫、防塵、防水、防潮等級≥IP65的結構。

Q11：顯示模組與機柜電源不兼容怎么辦？

A：

若電源為24V輸出，可通過DC-DC模塊降壓至5V或12V；

保證供電穩壓精度±5%；

使用帶過流、過壓、反接保護的電源模塊。

Q12：面板長時間使用后出現輕微灼影（殘影）？

A：

液晶屏幕長時間顯示靜態圖像所致；

可通過切換動態畫面、降低亮度緩解；

工業機柜長期運行應設置“屏保”或定時亮度調節機制。

機柜液晶面板維護建議

維護項	周期	內容
電源與接地檢查	每季度	檢測電壓紋波與地阻
背光與散熱	每半年	清理風道與濾網灰塵
觸控校準	每半年	重新校準并更新驅動
連接器檢測	每年	插拔檢查、除塵、防氧化
系統固件更新	每年	更新主控固件與屏幕參數配置

機柜設備液晶面板是一個高度專業化的工業產品。它的設計理念是以長壽命、高可靠性為核心，通過高效的散熱結構、優異的EMC性能和穩定的信號處理，確保其在數據中心或工業機柜的極端環境中，能夠24/7無故障地提供精確、實時的系統監控和人機交互功能。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。

文章內容數據參考：AUO/BOE/Innolux/Tianma工業液晶模組規格書
